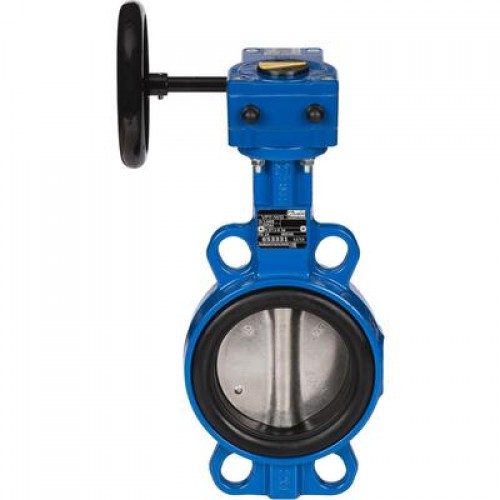

DANFOSS 082X3053 — Затвор дисковый поворотный VFY-WG PN16, DN600, уплотнение NBR / EPDM, управление — ручной редукторный привод

Name: DANFOSS 082X3053 — Затвор дисковый поворотный VFY-WG PN16, DN600, уплотнение NBR / EPDM, управление — ручной редукторный привод
Brand: DANFOSS
SKU: 082X3053
Availability: InStock

Товар в наличии Артикул: 082X3053

Все товары DANFOSS

Описание DANFOSS 082X3053 — Затвор дисковый поворотный VFY-WG PN16, DN600, уплотнение NBR / EPDM, управление — ручной редукторный привод

Код товара -

Технические характеристики товара

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	600
D1, мм	575
Масса, кг, не более	170
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	От -15 до +40
Температура рабочей среды, °С	От -15 до +130
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	NBR
Седловое уплотнение	EPDM
A, мм	415
D, мм	154
D2, мм	221
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Исполнение	С редуктором
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Корпус	Высокопрочный чугун GGG40
Стопорное кольцо	Оцинкованная сталь
B, мм	843
C, мм	411
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
ØE, мм	500
Применяемые ответные фланцы (поставляется силами заказчика)	По ГОСТ 33259-2015 исполнение В тип11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька А М33х330.95 Ст.35 - 16 шт, Гайка М33 - 32 шт, Шайба 33 - 32 шт, Болт М33-110 Ст35 - 8 шт, Шайба 33 - 8 шт
Верхний вал	Сталь X5CrNiCuNb16-4
Нижний вал	Сталь X5CrNiCuNb16-4
Антифрикционный подшипник	Оцинкованная сталь
Винт	Корр.ст.сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Диск	Сталь AISI 316
Уплотнение	FKM
Шайба	Сталь С235JR
Опорный шарик	Корр. ст. сталь
Опорная шайба	Сталь X5CrNiCuNb16-4
