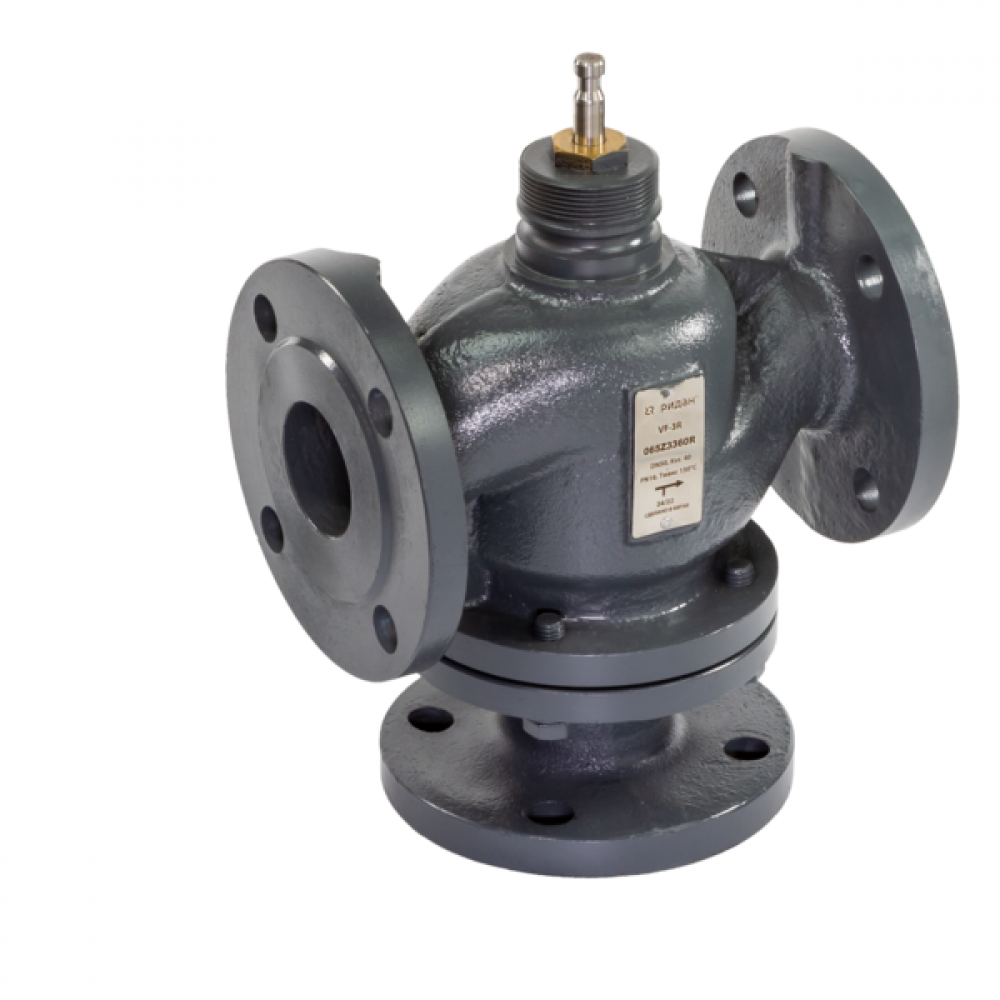

РИДАН 065Z3362R — Клапан регулирующий фланцевый VF-3R PN16, DN80, Kvs 100, трехходовой смешивающий, седельный

Name: РИДАН 065Z3362R — Клапан регулирующий фланцевый VF-3R PN16, DN80, Kvs 100, трехходовой смешивающий, седельный
Brand: РИДАН
SKU: 065Z3362R
Price: 341227.8 RUB
Availability: InStock

Скидка

Товар в наличии Артикул: 065Z3362R

Все товары РИДАН

341 227.80 ₽ ~~443 152.98 ₽~~

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 065Z3362R — Клапан регулирующий фланцевый VF-3R PN16, DN80, Kvs 100, трехходовой смешивающий, седельный

Код товара -

Технические характеристики товара

D, мм	200
Масса, кг, не более	24
L, мм	310
Рабочая среда	Вода или 50% водный раствор гликоля
H2, мм	193
Шток	Нержавеющая сталь
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Номинальный диаметр (DN), мм	80
Номинальное давление (PN), бар	16
Температура рабочей среды, °С	0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Пропускная способность Kvs, м³/ч	100
H5, мм	76
Герметичность затвора (объем протечки / класс герметичности)	Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Фланцы, РN = 16 бар, по EN1092-2
Динамический диапазон регулирования	>50 : 1
Коэффициент начала кавитации	0,4
Вид привода или регулирующего блока	AMV(E)–1800R; AMV(E)–2000R SU/SD;
Ход штока, мм	20
Уплотнение	PTFE, FPM
N	8
PH среды	Мин. 7 , Макс 10
K, мм	160
Характеристика регулирования	Проход А-АВ: логарифмическая; проход В-ВА: линейная
Конус	Нержавеющая сталь
H’, мм	546
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар	3,5 (4) бара;
H, мм	209
H, mm	66
EAN (single-pack)	5702424649586

Технические характеристики РИДАН 065Z3362R — Клапан регулирующий фланцевый VF-3R PN16, DN80, Kvs 100, трехходовой смешивающий, седельный

Характеристики

D, мм	200
EAN (single-pack)	5702424649586
H, mm	66
H, мм	209
H2, мм	193
H5, мм	76
H’, мм	546
K, мм	160
L, мм	310
N	8
PH среды	Мин. 7 , Макс 10
Вид привода или регулирующего блока	AMV(E)–1800R; AMV(E)–2000R SU/SD;
Герметичность затвора (объем протечки / класс герметичности)	Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
Динамический диапазон регулирования	>50 : 1
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Конус	Нержавеющая сталь
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации	0,4
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар	3,5 (4) бара;
Масса, кг, не более	24
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	80
Пропускная способность Kvs, м³/ч	100
Рабочая среда	Вода или 50% водный раствор гликоля
Температура рабочей среды, °С	0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Тип присоединения к трубопроводу	Фланцы, РN = 16 бар, по EN1092-2
Уплотнение	PTFE, FPM
Характеристика регулирования	Проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм	20
Шток	Нержавеющая сталь
