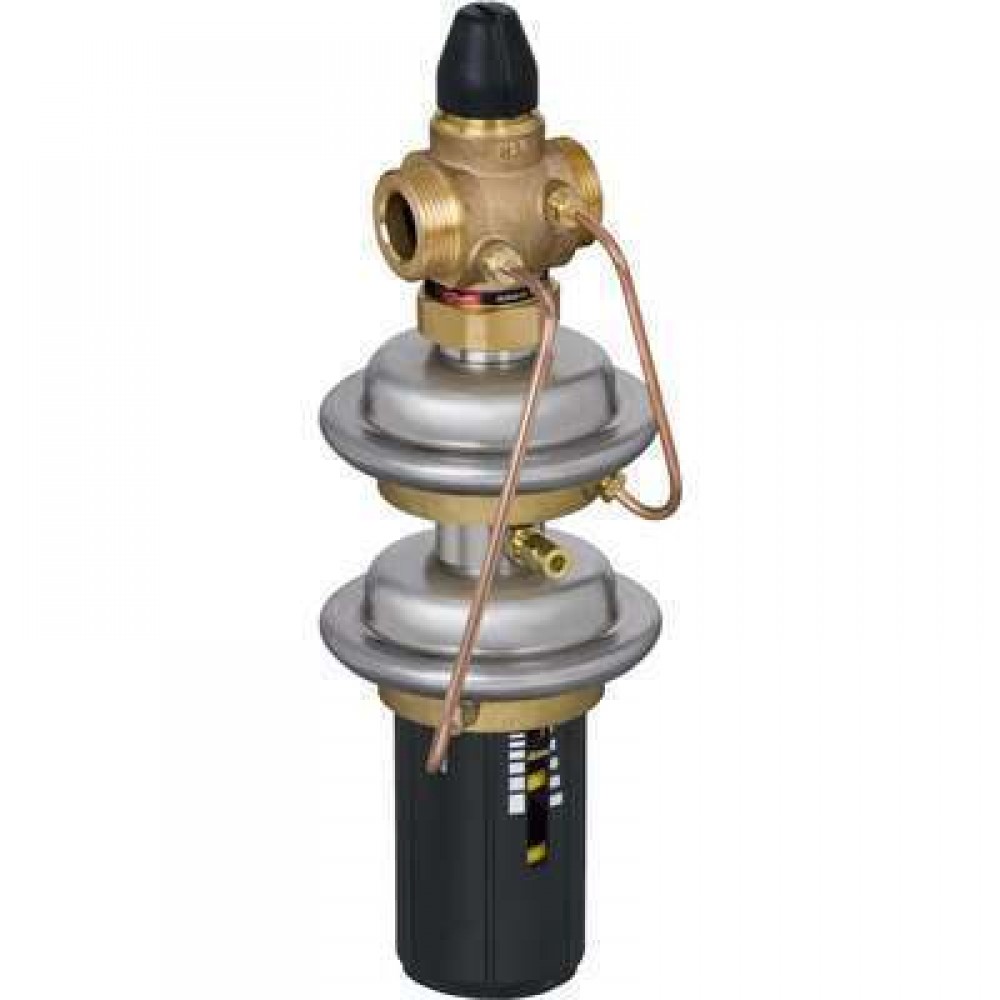

DANFOSS РПД AVPQ 4PN25 40/16/0,2-1,0/0,2/резьб.(пр. класс 0864808048)

Name: DANFOSS РПД AVPQ 4PN25 40/16/0,2-1,0/0,2/резьб.(пр. класс 0864808048)
Brand: DANFOSS
SKU: 003H6553
Availability: InStock

Товар в наличии Артикул: 003H6553

Все товары DANFOSS

Описание DANFOSS РПД AVPQ 4PN25 40/16/0,2-1,0/0,2/резьб.(пр. класс 0864808048)

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	40
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	16
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
L2, мм	-
L3, мм	204
H2, мм	103
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	8,2
D2, мм	18
Уплотнение	EPDM
L, мм	103
H, мм	340
Максимальный расход, м^3/ч	12
D, мм	47
Коэффициент начала кавитации	≥ 0,5
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
R, дюймы	-
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
K, мм	110
N	4
Размер резьбы а по ISO 228/1, дюймы	G 2 A
Размер гайки под ключ SW, мм	70
Площадь диафрагмы, см2	54
Цвет настроечной пружины	Желтый
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Место установки	Подающий трубопровод
L₁, мм	-
Пропускная способность Kvs, м³/ч	16
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,8÷ 10
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.

Технические характеристики DANFOSS РПД AVPQ 4PN25 40/16/0,2-1,0/0,2/резьб.(пр. класс 0864808048)

Характеристики

D, мм	47
D2, мм	18
H, мм	340
H2, мм	103
K, мм	110
L, мм	103
L2, мм	-
L3, мм	204
L₁, мм	-
N	4
PH среды	7–10
R, дюймы	-
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,8÷ 10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,5
Максимально допустимый перепад давлений, бар	16
Максимальный расход, м^3/ч	12
Масса, кг, не более	8,2
Место установки	Подающий трубопровод
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	40
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	16
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	70
Размер резьбы а по ISO 228/1, дюймы	G 2 A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
Цвет настроечной пружины	Желтый
