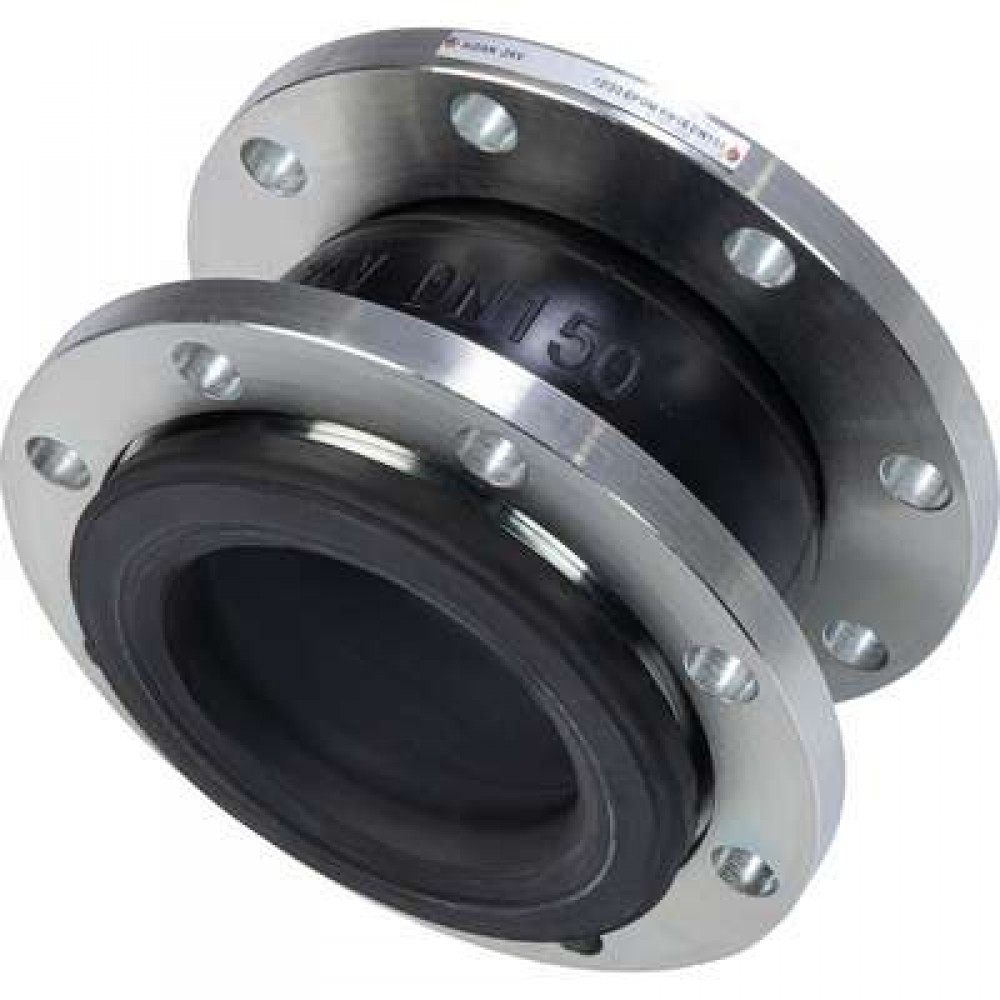

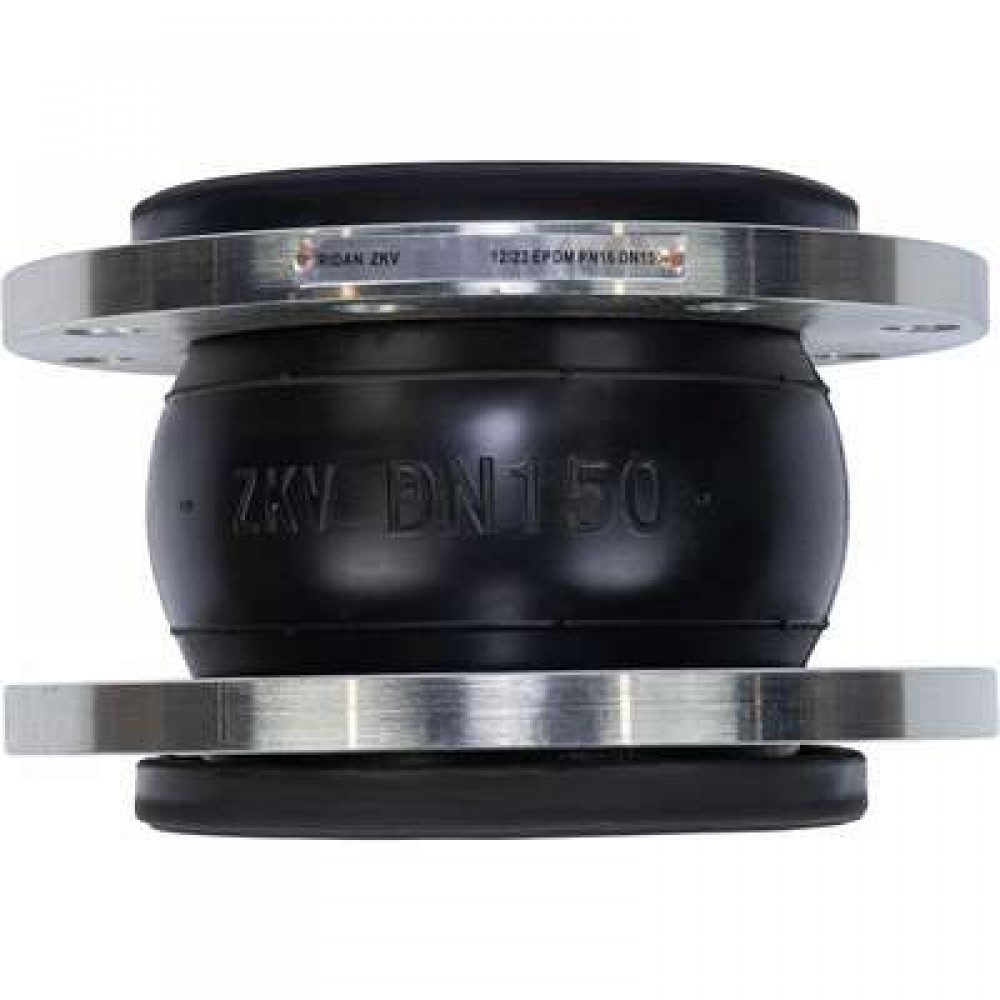

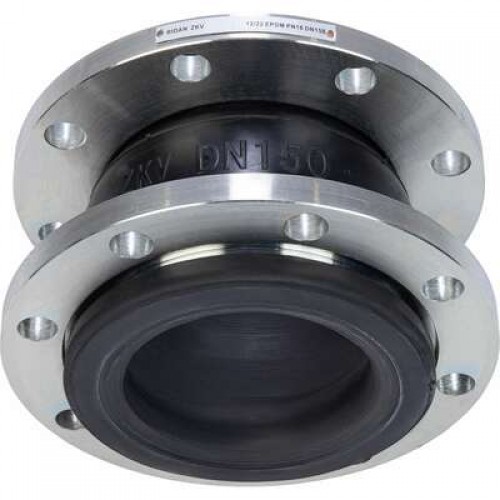

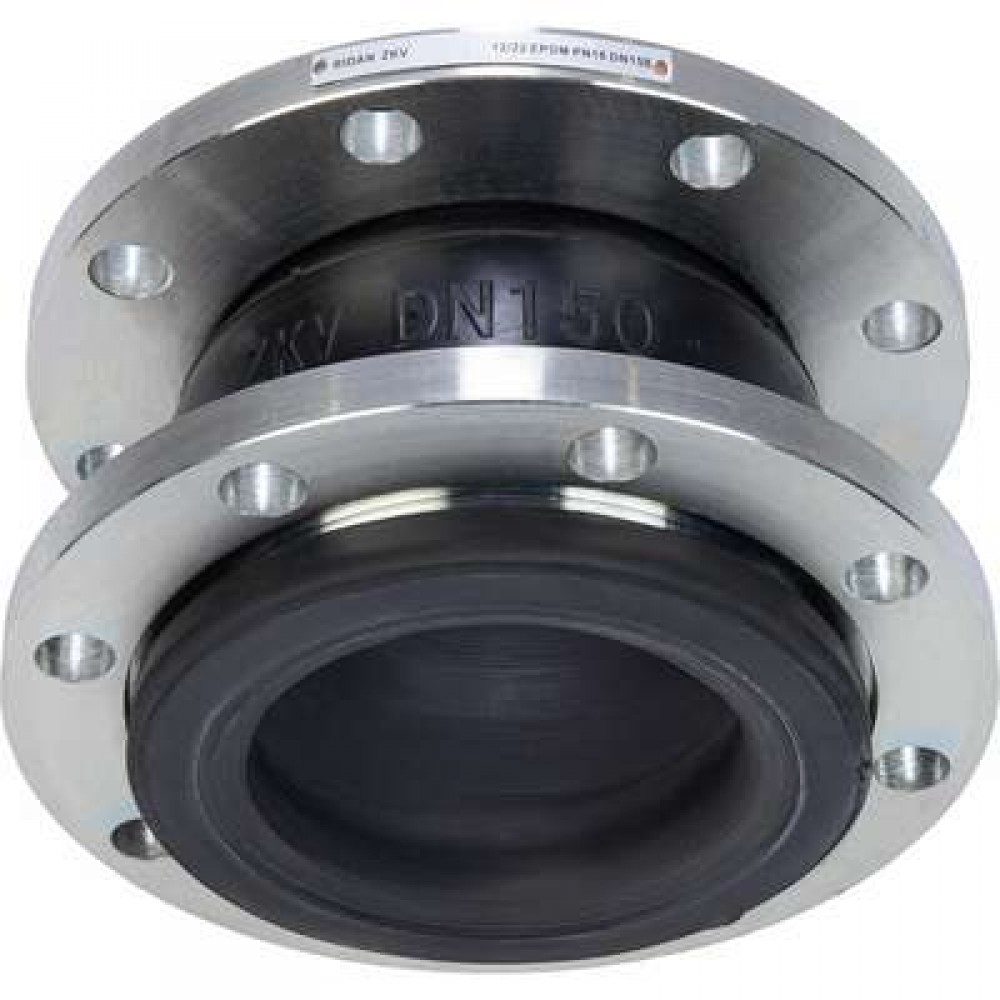

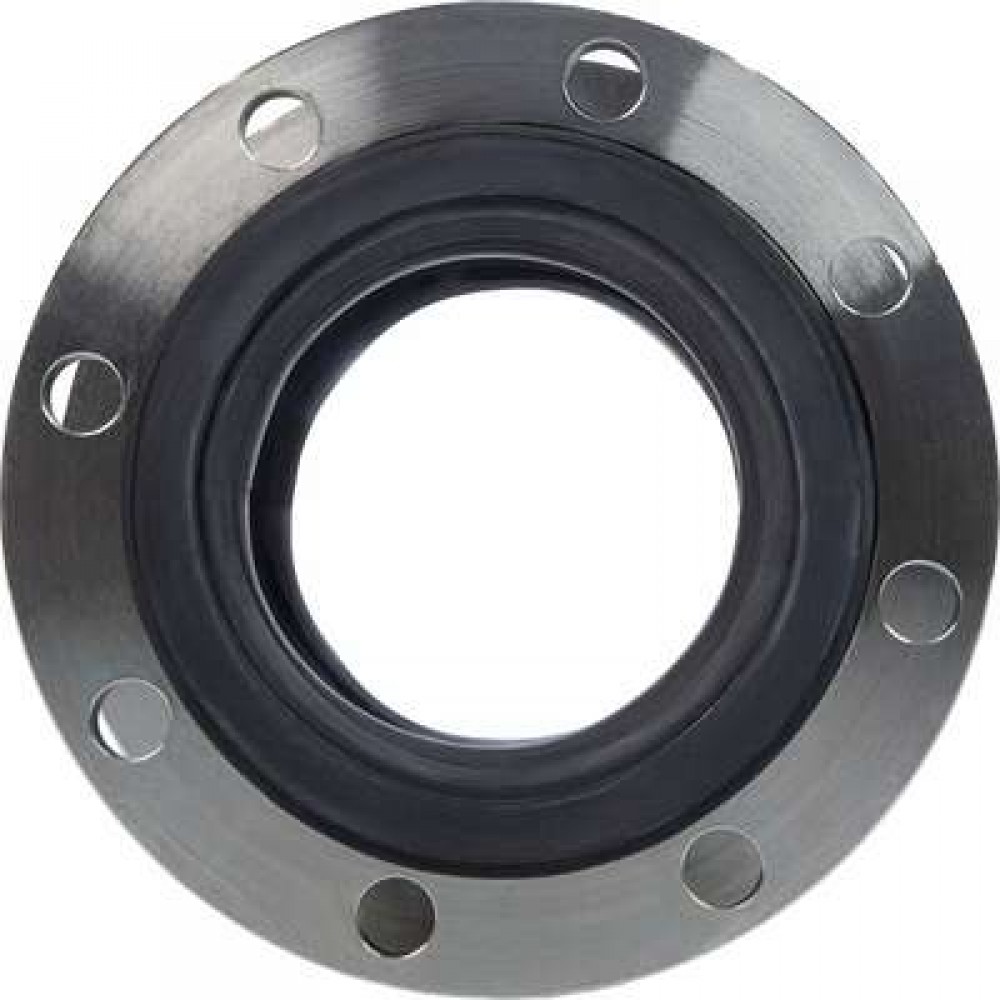

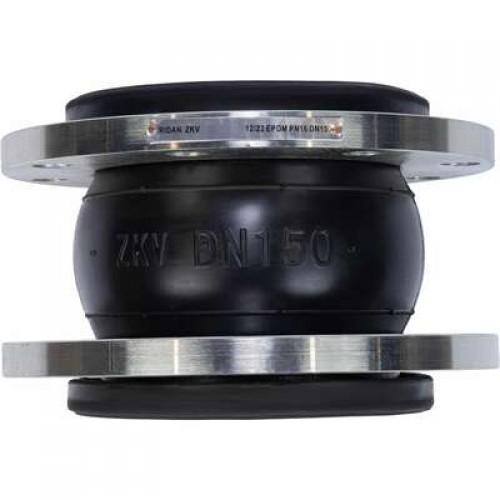

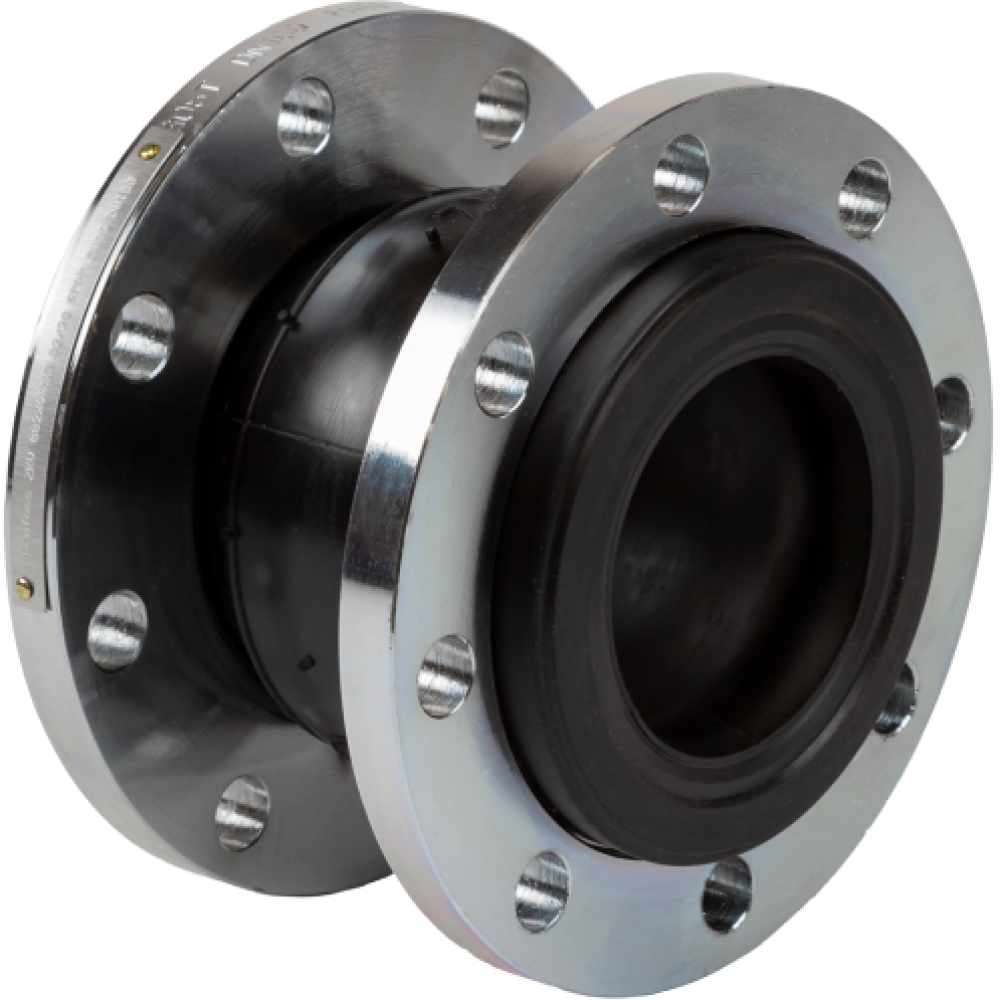

РИДАН 082X9048R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN300

Name: РИДАН 082X9048R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN300
Brand: РИДАН
SKU: 082X9048R
Price: 116629.99 RUB
Availability: InStock

Товар в наличии Артикул: 082X9048R

Все товары РИДАН

116 629.99 ₽

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 082X9048R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN300

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	300
Тип присоединения к трубопроводу	Фланцевое
Требуемое количество комплектов контрольных стержней, шт	2
Исполнение	EPDM
Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар	6,2
Масса, кг, не более	29,5
Номинальное давление (PN),бар	16
Температура окружающей среды, °С	От -20 до +70
L, мм	245
Гибкий элемент	EPDM/ каучук, армированный нейлоновой нитью
Температура рабочей среды, °С	От -20 до +100
Рабочая среда	Вода, горячая вода, питьевая вода, гликолевые растворы до 50%(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Дополнительные требования	При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.
Пространственное монтажное положение	Любое
Момент затяжки крепежа на фланцах вставки при установке, Н*м	1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 60 Нм; 3 этап- протянуть динамометрическим ключом с моментом 120 Нм.
Диапазон рабочих давлений, бар	До 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму Температура-Давление в Руководстве по эксплуатации
Код комплекта контрольных стержней (поставляются отдельно под заказ)	082X9018R
