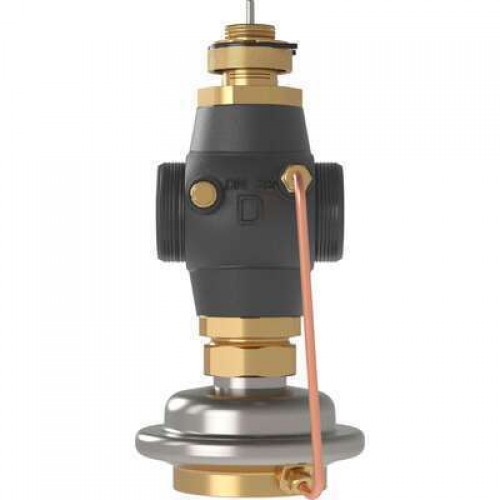

DANFOSS Комбинир. регулятор расхода AVQM DN 50

Name: DANFOSS Комбинир. регулятор расхода AVQM DN 50
Brand: DANFOSS
SKU: 003H6755
Availability: InStock

Товар в наличии Артикул: 003H6755

Все товары DANFOSS

Описание DANFOSS Комбинир. регулятор расхода AVQM DN 50

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	50
Номинальное давление (PN), бар	25
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм
L, мм	105
Ход штока, мм	10
Масса, кг, не более	6,6
Рабочая среда	Вода или 30% водный раствор гликоля
PH среды	Мин. 7 , Макс 10
Уплотнение регулирующего блока	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
N
K, мм
D, мм
D2, мм
Размер гайки под ключ SW, мм
Максимально допустимый перепад давлений, бар	16
H2, мм	105
Уплотнение	EPDM
Характеристика регулирования	Логарифмическая
Динамический диапазон регулирования	> 1 : 30
Вид привода или регулирующего блока	AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Площадь регулирующей диафрагмы регулирующего блока, см2	54
Условное давление регулирующего блока, бар	25
L2, мм
H, мм	150
Система разгрузки по давлению
Пропускная способность Kvs, м³/ч	20
Коэффициент начала кавитации	≥ 0,5
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
R, дюймы
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
H*, мм
L₁, мм
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,8 ÷ 12
Максимальный расход, м^3/ч	15 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Технические характеристики DANFOSS Комбинир. регулятор расхода AVQM DN 50

Характеристики

D, мм
D2, мм
H*, мм
H, мм	150
H2, мм	105
K, мм
L, мм	105
L2, мм
L3, мм
L₁, мм
N
PH среды	Мин. 7 , Макс 10
R, дюймы
Вид привода или регулирующего блока	AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,8 ÷ 12
Динамический диапазон регулирования	> 1 : 30
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Коэффициент начала кавитации	≥ 0,5
Максимально допустимый перепад давлений, бар	16
Максимальный расход, м^3/ч	15 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более	6,6
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	50
Площадь регулирующей диафрагмы регулирующего блока, см2	54
Пропускная способность Kvs, м³/ч	20
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм
Седло	Нержавеющая сталь, мат. № 1.4571
Система разгрузки по давлению
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
Уплотнение регулирующего блока	EPDM
Условное давление регулирующего блока, бар	25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Характеристика регулирования	Логарифмическая
Ход штока, мм	10
