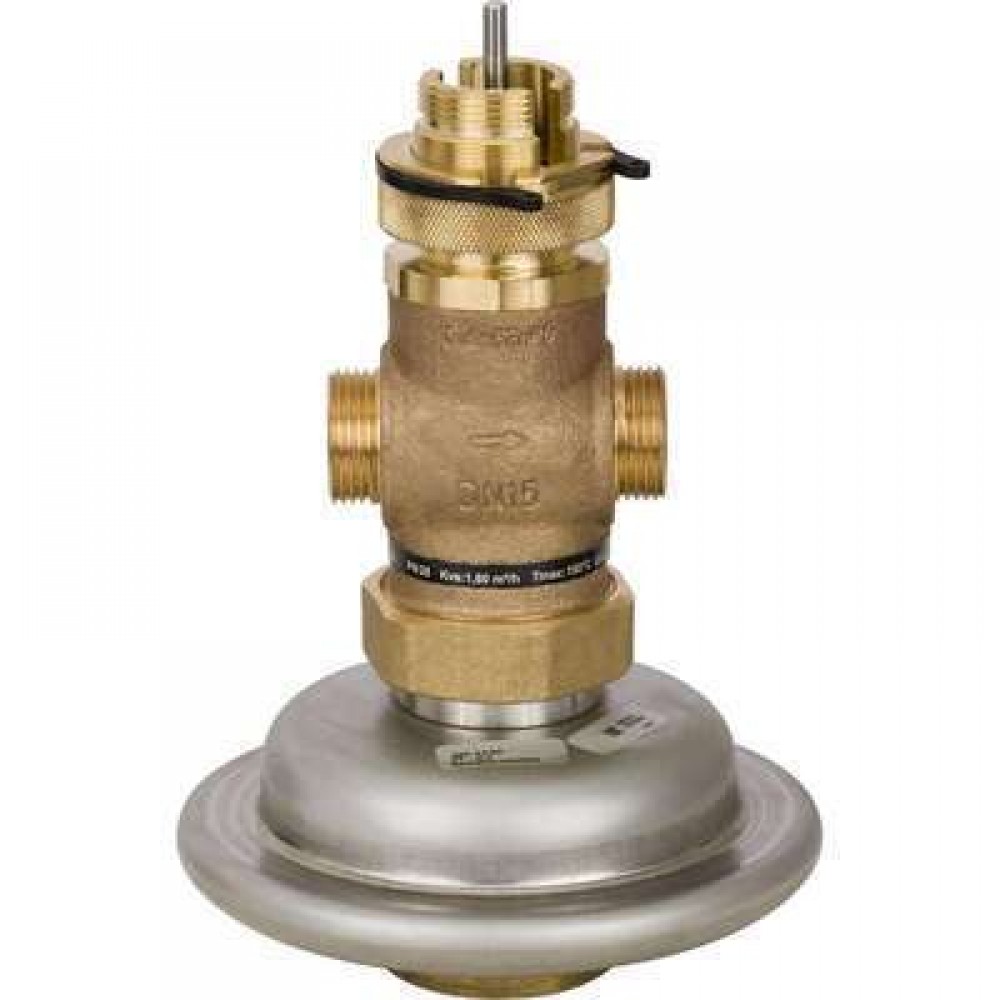

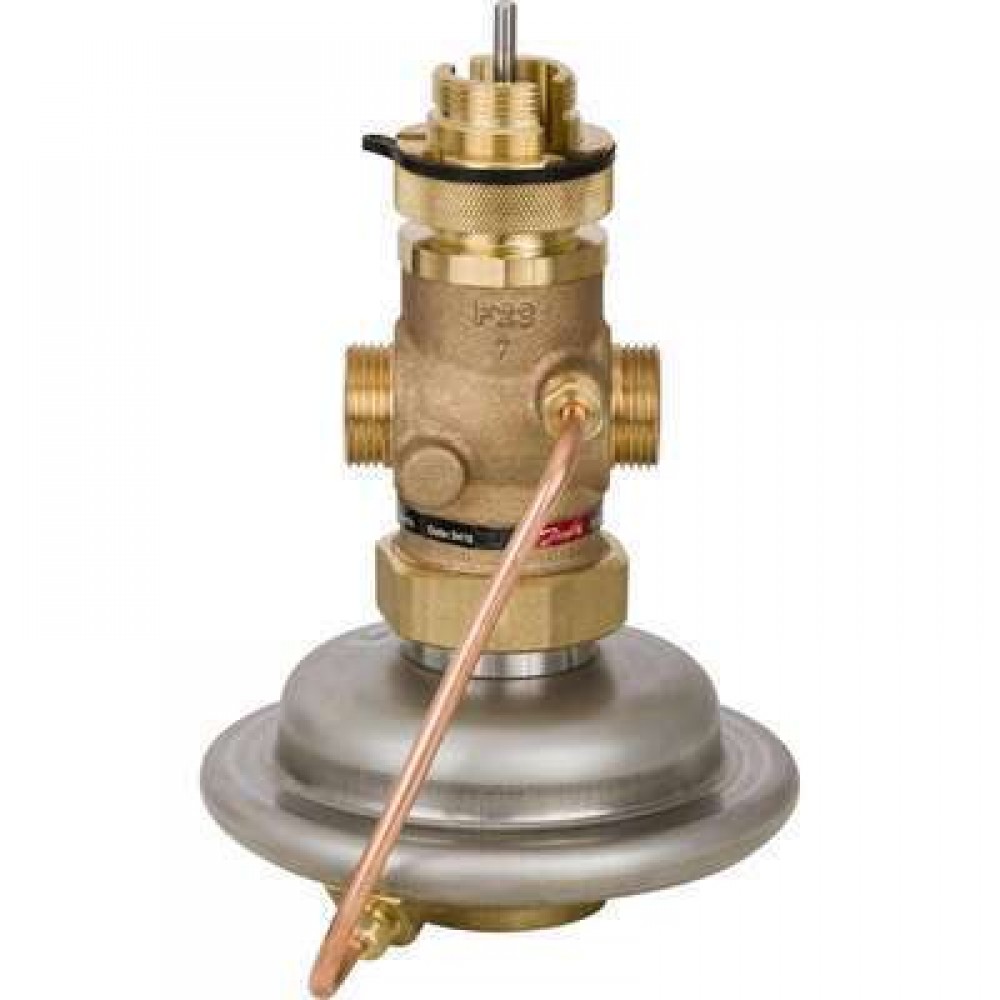

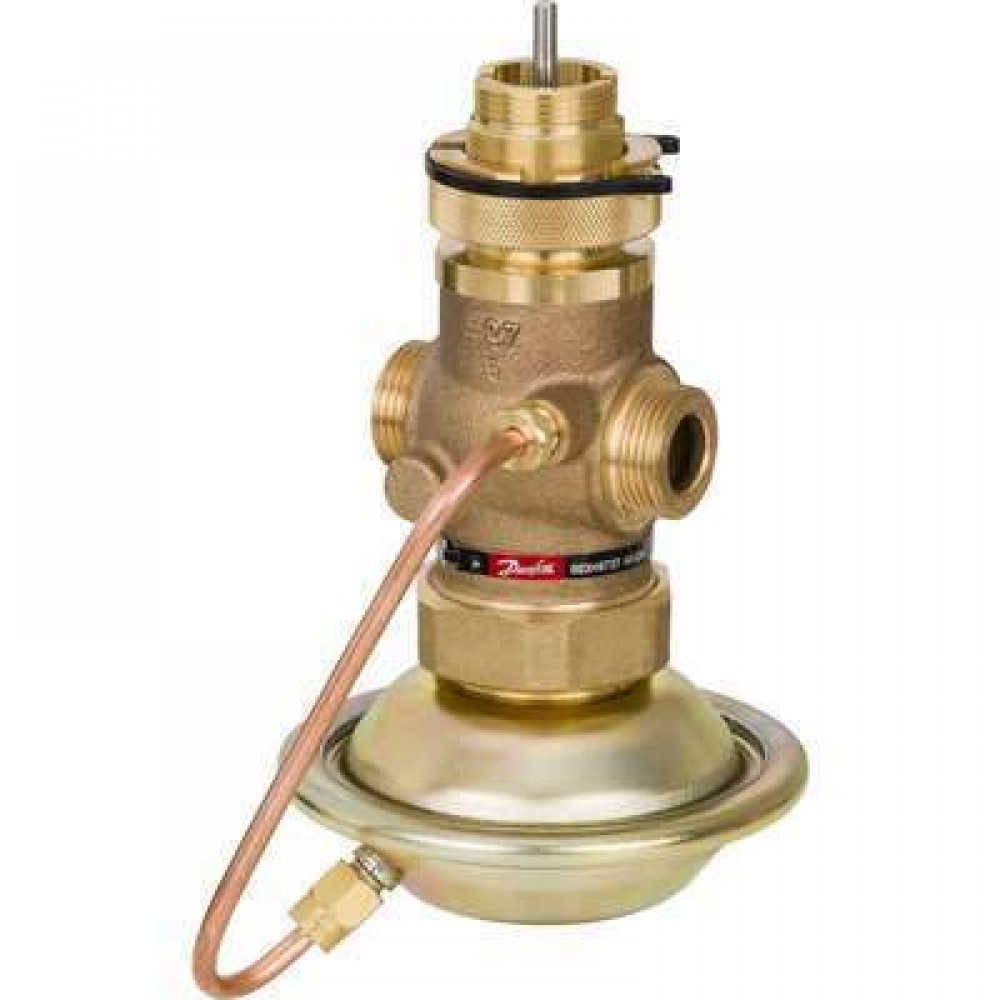

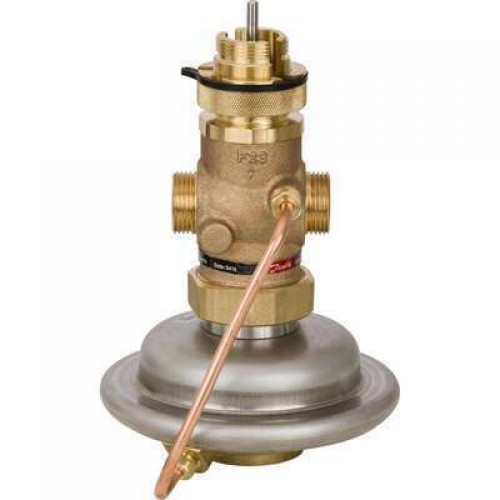

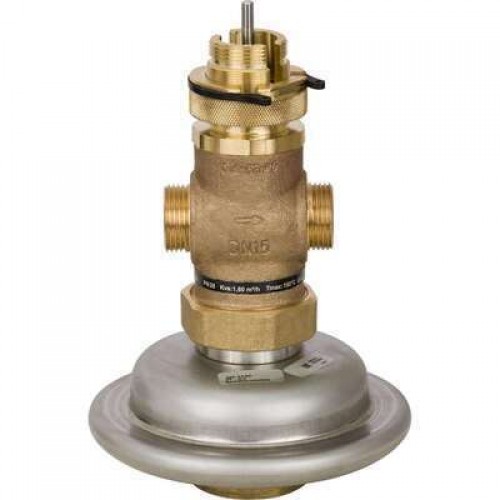

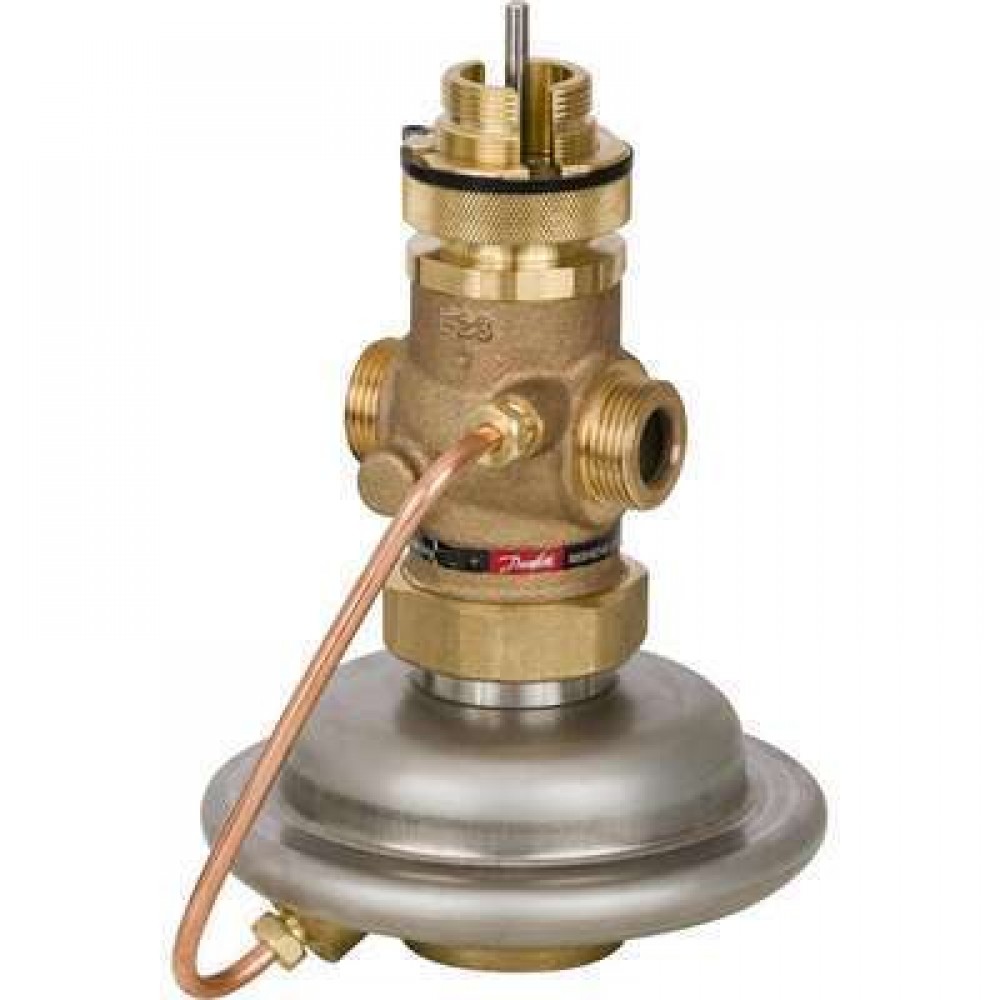

DANFOSS Комбинир. регулятор расхода AVQM DN 20

Name: DANFOSS Комбинир. регулятор расхода AVQM DN 20
Brand: DANFOSS
SKU: 003H6751
Availability: InStock

Товар в наличии Артикул: 003H6751

Все товары DANFOSS

Описание DANFOSS Комбинир. регулятор расхода AVQM DN 20

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	25
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L, мм	88
Ход штока, мм	7
Масса, кг, не более	3
Рабочая среда	Вода или 30% водный раствор гликоля
PH среды	Мин. 7 , Макс 10
Уплотнение регулирующего блока	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Максимально допустимый перепад давлений, бар	20
H2, мм	88
Уплотнение	EPDM
Характеристика регулирования	Логарифмическая
Динамический диапазон регулирования	> 1 : 30
Вид привода или регулирующего блока	AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Площадь регулирующей диафрагмы регулирующего блока, см2	54
Условное давление регулирующего блока, бар	25
H, мм	109
Пропускная способность Kvs, м³/ч	6,3
Коэффициент начала кавитации	≥ 0,6
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,02
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Тип присоединения к трубопроводу	Цилиндрическаянаружная трубная резьбапо ISO 228/1
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,16÷3,0
Максимальный расход, м^3/ч	3,5 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Технические характеристики DANFOSS Комбинир. регулятор расхода AVQM DN 20
