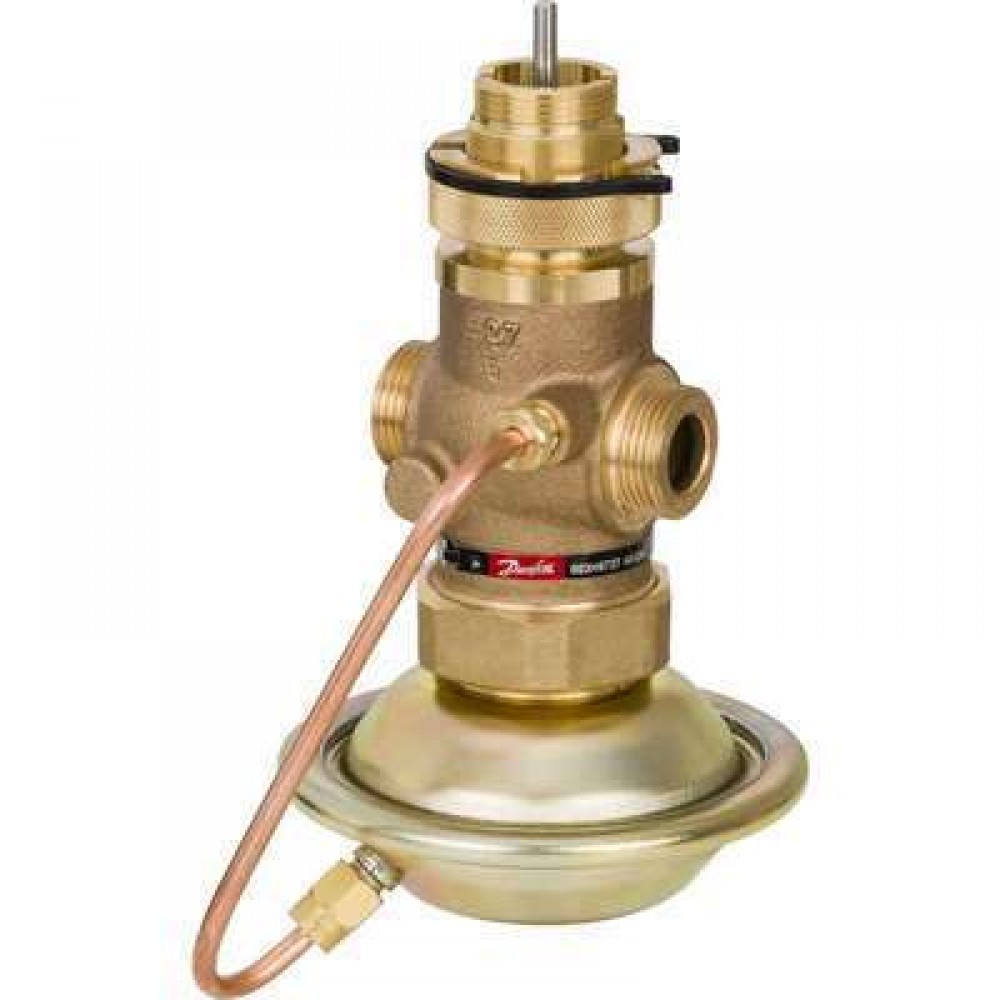

DANFOSS Комбинир. регулятор расхода AVQM DN 15

Name: DANFOSS Комбинир. регулятор расхода AVQM DN 15
Brand: DANFOSS
SKU: 003H6749
Availability: InStock

Товар в наличии Артикул: 003H6749

Все товары DANFOSS

Описание DANFOSS Комбинир. регулятор расхода AVQM DN 15

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	25
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм
L, мм	88
Ход штока, мм	5
Масса, кг, не более	3
Рабочая среда	Вода или 30% водный раствор гликоля
PH среды	Мин. 7 , Макс 10
Уплотнение регулирующего блока	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус	Красная бронза CuSn5ZnPb (Rg5)
N
K, мм
D, мм
D2, мм
Размер гайки под ключ SW, мм
Максимально допустимый перепад давлений, бар	20
H2, мм	88
Уплотнение	EPDM
Характеристика регулирования	Логарифмическая
Динамический диапазон регулирования	> 1 : 30

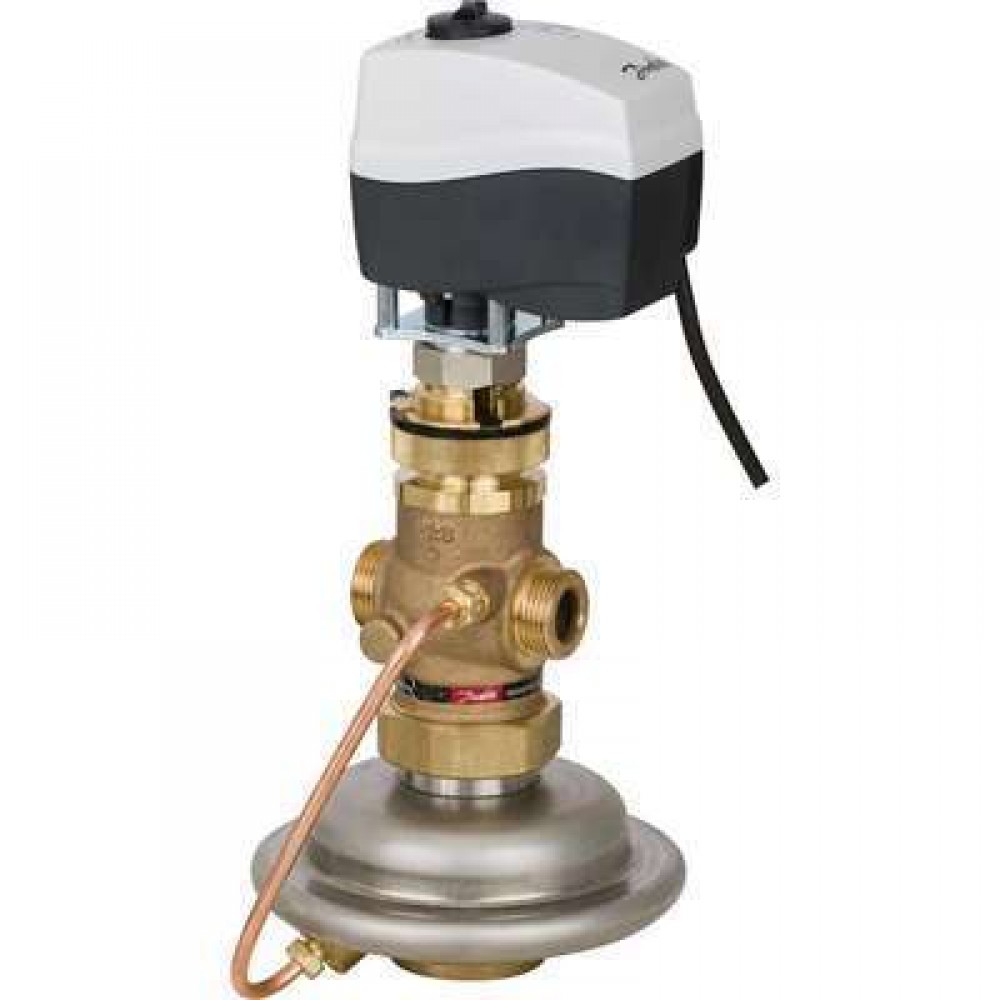

Вид привода или регулирующего блока	AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Площадь регулирующей диафрагмы регулирующего блока, см2	54
Условное давление регулирующего блока, бар	25
L2, мм
H, мм	109
Система разгрузки по давлению
Пропускная способность Kvs, м³/ч	2,5
Коэффициент начала кавитации	≥ 0,6
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,02
R, дюймы
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
H*, мм
L₁, мм
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,07 ÷ 1,4
Максимальный расход, м^3/ч	1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
