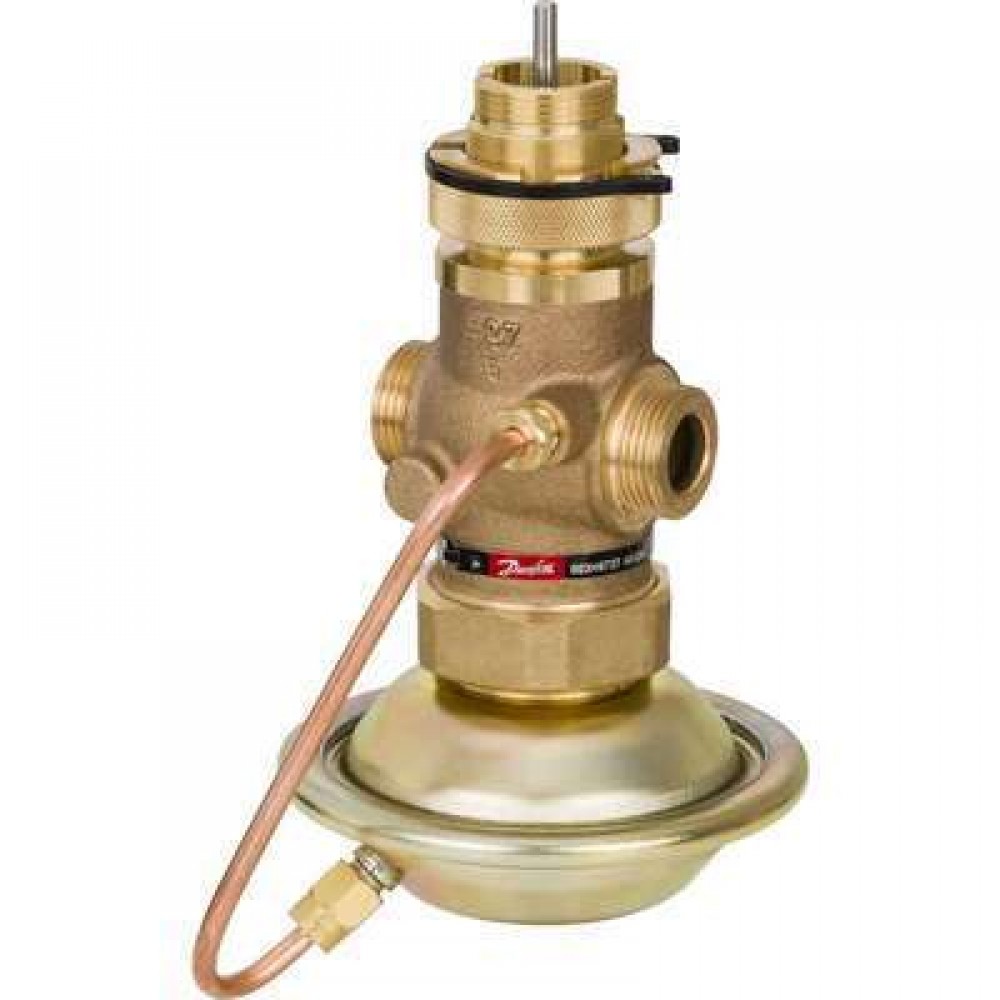

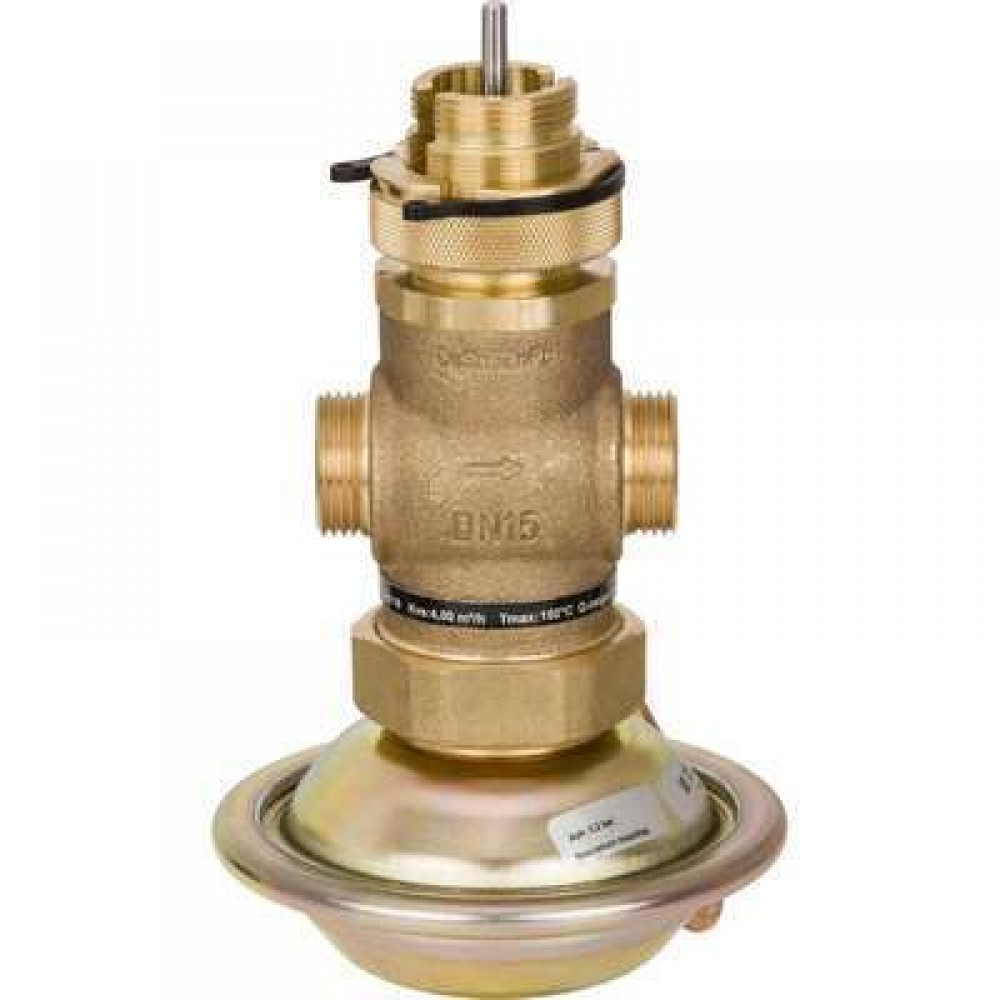

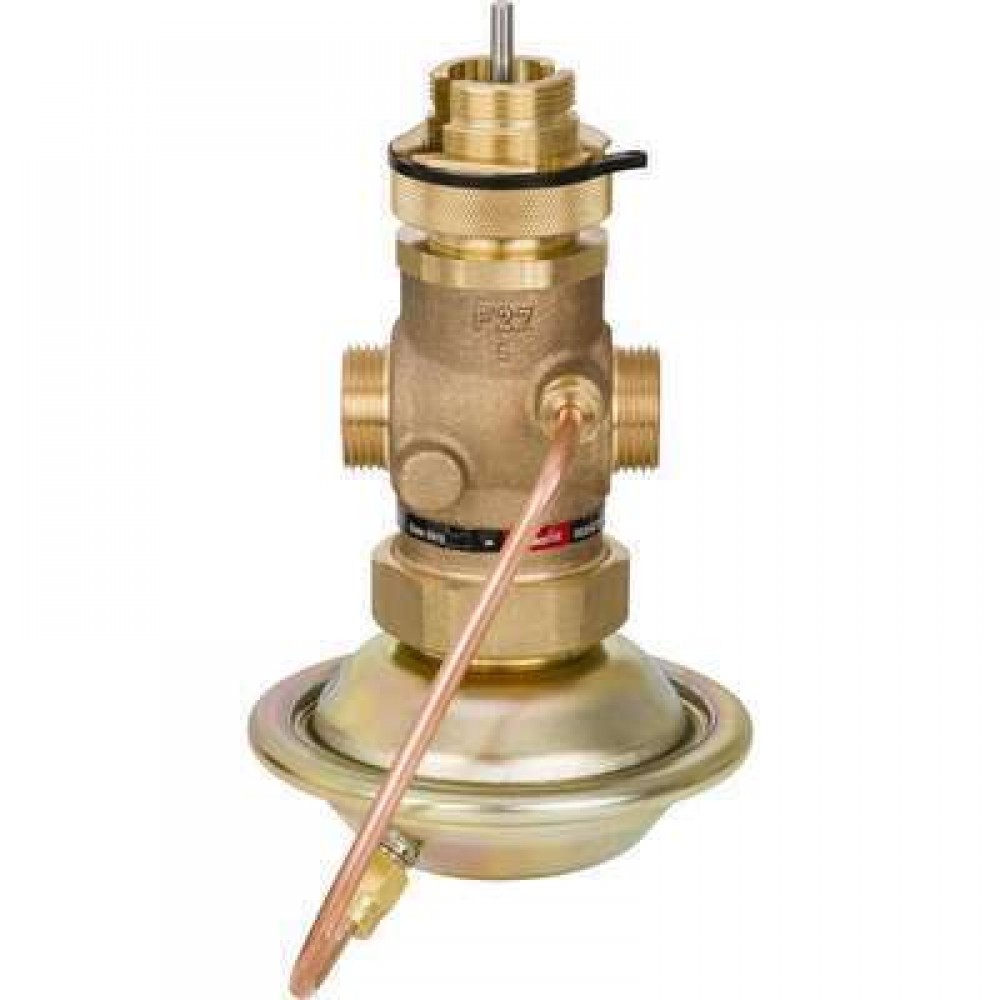

DANFOSS Комбинир. регулятор расхода AVQM DN 15

Name: DANFOSS Комбинир. регулятор расхода AVQM DN 15
Brand: DANFOSS
SKU: 003H6736
Availability: InStock

Товар в наличии Артикул: 003H6736

Все товары DANFOSS

Описание DANFOSS Комбинир. регулятор расхода AVQM DN 15

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	139
L, мм	73
Ход штока, мм	5
Масса, кг, не более	1,9
Рабочая среда	Вода или 30% водный раствор гликоля
PH среды	Мин. 7 , Макс 10
Уплотнение регулирующего блока	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус	Красная бронза CuSn5ZnPb (Rg5)
N	4
K, мм	65
D, мм	21
D2, мм	14
Размер гайки под ключ SW, мм	32
Максимально допустимый перепад давлений, бар	12
H2, мм	73
Уплотнение	Металлическое
Характеристика регулирования	Логарифмическая
Динамический диапазон регулирования	> 1 : 30
Вид привода или регулирующего блока	AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Площадь регулирующей диафрагмы регулирующего блока, см2	39
Условное давление регулирующего блока, бар	16
L2, мм	133
H, мм	97
Система разгрузки по давлению	Пистон
Пропускная способность Kvs, м³/ч	2,5
Коэффициент начала кавитации	≥ 0,6
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,02
R, дюймы	½(Наружная коническая трубная резьба по EN 10266-1)
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1,
H*, мм	277(AMV(E) 10, AMV 150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU), 30, 33)
L₁, мм	130(Фланцы, Ру 25, по ЕN 1092-2.)
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,07 ÷ 1,4
Максимальный расход, м^3/ч	1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Технические характеристики DANFOSS Комбинир. регулятор расхода AVQM DN 15

Характеристики

D, мм	21
D2, мм	14
H*, мм	277(AMV(E) 10, AMV 150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU), 30, 33)
H, мм	97
H2, мм	73
K, мм	65
L, мм	73
L2, мм	133
L3, мм	139
L₁, мм	130(Фланцы, Ру 25, по ЕN 1092-2.)
N	4
PH среды	Мин. 7 , Макс 10
R, дюймы	½(Наружная коническая трубная резьба по EN 10266-1)
Вид привода или регулирующего блока	AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,02
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,07 ÷ 1,4
Динамический диапазон регулирования	> 1 : 30
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Коэффициент начала кавитации	≥ 0,6
Максимально допустимый перепад давлений, бар	12
Максимальный расход, м^3/ч	1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более	1,9
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	15
Площадь регулирующей диафрагмы регулирующего блока, см2	39
Пропускная способность Kvs, м³/ч	2,5
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	32
Седло	Нержавеющая сталь, мат. № 1.4571
Система разгрузки по давлению	Пистон
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1,
Уплотнение	Металлическое
Уплотнение регулирующего блока	EPDM
Условное давление регулирующего блока, бар	16
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Характеристика регулирования	Логарифмическая
Ход штока, мм	5
