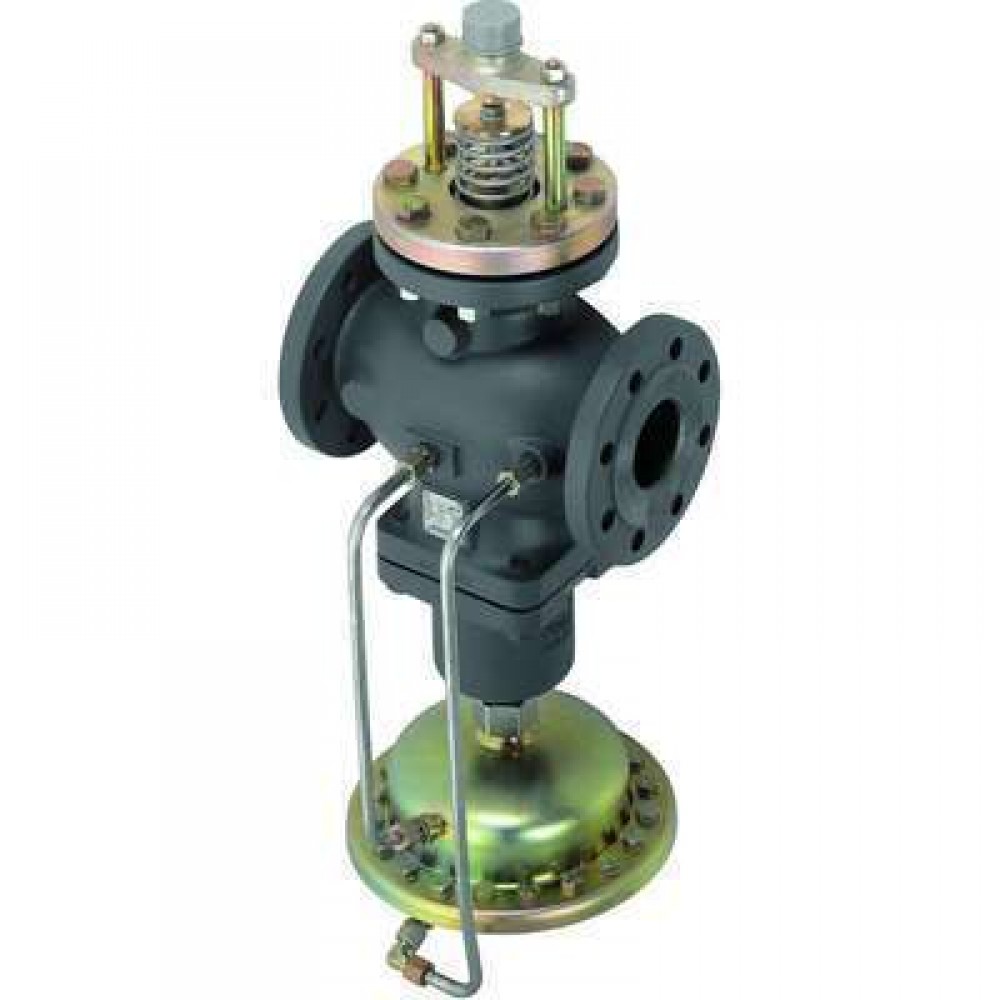

DANFOSS Клапан регул.комбинир. AFQM6, Ду40, PN25

Name: DANFOSS Клапан регул.комбинир. AFQM6, Ду40, PN25
Brand: DANFOSS
SKU: 003G1084
Availability: InStock

Товар в наличии Артикул: 003G1084

Все товары DANFOSS

Описание DANFOSS Клапан регул.комбинир. AFQM6, Ду40, PN25

Код товара -

Технические характеристики товара

Масса, кг, не более	17
L, мм	200
Рабочая среда	Вода или 30% водный раствор гликоля
H2, мм	716
Номинальный диаметр (DN), мм	40
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	20
Температура рабочей среды, °С	2–150
H3, мм	-
H5, мм	-
H4, мм	-
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Динамический диапазон регулирования	> 1 : 20
Коэффициент начала кавитации	0,55
Вид привода или регулирующего блока	AME 655, 658 SD, SU + адаптер
Ход штока, мм	8
Уплотнение	Металлическое
PH среды	Мин. 7 , Макс 10
Корпус регулирующей диафрагмы	Нержавеющая сталь, мат. № 1.0338
Диафрагма	EPDM
Седло	Нержавеющая сталь, мат. № 1.4021
Золотник	Нержавеющая сталь, мат. № 1.4404
Характеристика регулирования	Линейная
Площадь регулирующей диафрагмы регулирующего блока, см2	250
Условное давление регулирующего блока, бар	25
H6, мм	-
H7, мм	-
Пропускная способность Kvs, м³/ч	20
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	2,2 ÷ 11
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
H₁, мм	390
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
