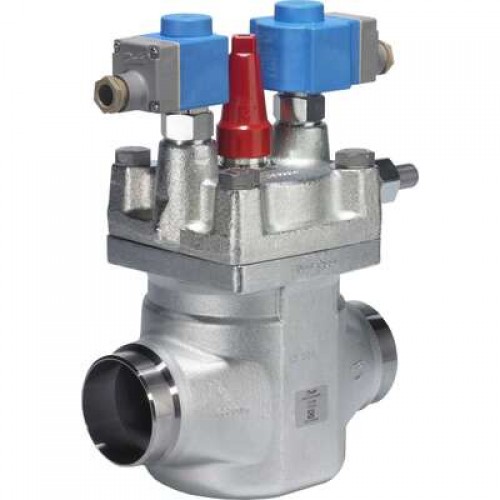

DANFOSS ICLX 65 SOC Клапан соленоидный

Name: DANFOSS ICLX 65 SOC Клапан соленоидный
Brand: DANFOSS
SKU: 027H6042
Availability: InStock

Товар в наличии Артикул: 027H6042

Все товары DANFOSS

Описание DANFOSS ICLX 65 SOC Клапан соленоидный

Код товара -

Технические характеристики товара

L, мм	230
H2, мм	257
L₁, мм	130
Температура рабочей среды, °С	-60 ... +120
Класс герметичности затвора	А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Максимальный открывающий перепад давлений (MOPD), бар	21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Требования к катушкам:	Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
Размер корпуса клапана DN, мм	65
Размер, мм	65
Пропускная способность Kv, м3/ч	82
Пропускная способность Сv, ам. гал/мин	95
Исполнение	Низкотемпературная сталь
3 - Главный поршень	Сталь
4 - Спускной поршень	Сталь
5 - Пластина седла, основная	ПТФЭ
6 - Пластина седла, для выпуска	ПТФЭ
7 - Прокладка	Волокно, без асбеста
8 - Шпиндель ручного управления	Нержавеющая сталь
9 - Сальник	Сталь
Опция D	Сталь
11 - Пружина - главная	Нержавеющая сталь
12 - Выпускная пружина	Нержавеющая сталь
13 - Уплотнительное кольцо	Хлоропрен (неопрен)
14 - Уплотнительное кольцо	Хлоропрен (неопрен)
16 - Уплотнительное кольцо	Хлоропрен (неопрен)
17 - Уплотнительное кольцо	Хлоропрен (неопрен)
18 - Уплотнительное кольцо	Хлоропрен (неопрен)
19 - Уплотнительное кольцо	Хлоропрен (неопрен)
20 - Уплотнение	ПТФЭ
21 - Уплотнение	ПТФЭ
22 - Болт	Нержавеющая сталь
23 - Пилотный клапан EVM, NC (нормально)	-
24 - заиклроыттныыйй) клапан EVM, NO (нормально)	-
25 - Впуск внешнего давления	-
L, мм (дюйм)	-
L1, мм(дюйм)	130(5,1)
L2, мм(дюйм)	141(5,6)
L3max 10Вт, мм(дюйм)	125(4,9)
Температура рабочей среды	От –60°С до +120°С
Максимальное рабочее давление Ру, бар	52
L3max 20Вт, мм(дюйм)	135(5,3)
L4, мм(дюйм)	163(6,4)
H1, мм(дюйм)	69(2,7)
H2, мм(дюйм)	257(10,1)
H3, мм(дюйм)	123(4,8)
H4, мм(дюйм)	234(9,2)
Масса, кг, не более	20,3
H₁, мм	69
H3, мм	123
H4, мм	234
L2, мм	141
Вес, кг	20,3
L4, мм	163
L3max, мм	135
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Рабочая среда	ГХФУ, ГФУ, R717 (аммиак) и R744 (CO2). Фазовое состояние: жидкость/газ
2 - Верхняя крышка	ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь
15 - Уплотнительное кольцо	Только ICLX 100-150,Хлоропрен (неопрен)
Тип присоединения	Под сварку с втулкой ANSI (B16.11)
Тип присоединения, мм	65 SOC (2 1/2) - под сварку со втулкой, ANSI
Пропускная способность Kvs, м³/ч	82

Технические характеристики DANFOSS ICLX 65 SOC Клапан соленоидный

Характеристики

11 - Пружина - главная	Нержавеющая сталь
12 - Выпускная пружина	Нержавеющая сталь
13 - Уплотнительное кольцо	Хлоропрен (неопрен)
14 - Уплотнительное кольцо	Хлоропрен (неопрен)
15 - Уплотнительное кольцо	Только ICLX 100-150,Хлоропрен (неопрен)
16 - Уплотнительное кольцо	Хлоропрен (неопрен)
17 - Уплотнительное кольцо	Хлоропрен (неопрен)
18 - Уплотнительное кольцо	Хлоропрен (неопрен)
19 - Уплотнительное кольцо	Хлоропрен (неопрен)
2 - Верхняя крышка	ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь
20 - Уплотнение	ПТФЭ
21 - Уплотнение	ПТФЭ
22 - Болт	Нержавеющая сталь
23 - Пилотный клапан EVM, NC (нормально)	-
24 - заиклроыттныыйй) клапан EVM, NO (нормально)	-
25 - Впуск внешнего давления	-
3 - Главный поршень	Сталь
4 - Спускной поршень	Сталь
5 - Пластина седла, основная	ПТФЭ
6 - Пластина седла, для выпуска	ПТФЭ
7 - Прокладка	Волокно, без асбеста
8 - Шпиндель ручного управления	Нержавеющая сталь
9 - Сальник	Сталь
H1, мм(дюйм)	69(2,7)
H2, мм	257
H2, мм(дюйм)	257(10,1)
H3, мм	123
H3, мм(дюйм)	123(4,8)
H4, мм	234
H4, мм(дюйм)	234(9,2)
H₁, мм	69
L, мм	230
L, мм (дюйм)	-
L1, мм(дюйм)	130(5,1)
L2, мм	141
L2, мм(дюйм)	141(5,6)
L3max 10Вт, мм(дюйм)	125(4,9)
L3max 20Вт, мм(дюйм)	135(5,3)
L3max, мм	135
L3max,мм	135
L4, мм	163
L4, мм(дюйм)	163(6,4)
L₁, мм	130
Вес, кг	20,3
Исполнение	Низкотемпературная сталь
Класс герметичности затвора	А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Код товара
Максимальное рабочее давление (PN), бар изб.	52
Максимальное рабочее давление Ру, бар	52
Максимальный открывающий перепад давлений (MOPD), бар	21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Масса, кг, не более	20,3
Опция D	Сталь
Пропускная способность Kv, м3/ч	82
Пропускная способность Kvs, м³/ч	82
Пропускная способность Сv, ам. гал/мин	95
Рабочая среда	ГХФУ, ГФУ, R717 (аммиак) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм	65
Размер, мм	65
Температура рабочей среды	От –60°С до +120°С
Температура рабочей среды, °С	-60 ... +120
Тип присоединения	Под сварку с втулкой ANSI (B16.11)
Тип присоединения, мм	65 SOC (2 1/2) - под сварку со втулкой, ANSI
Требования к катушкам	Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
