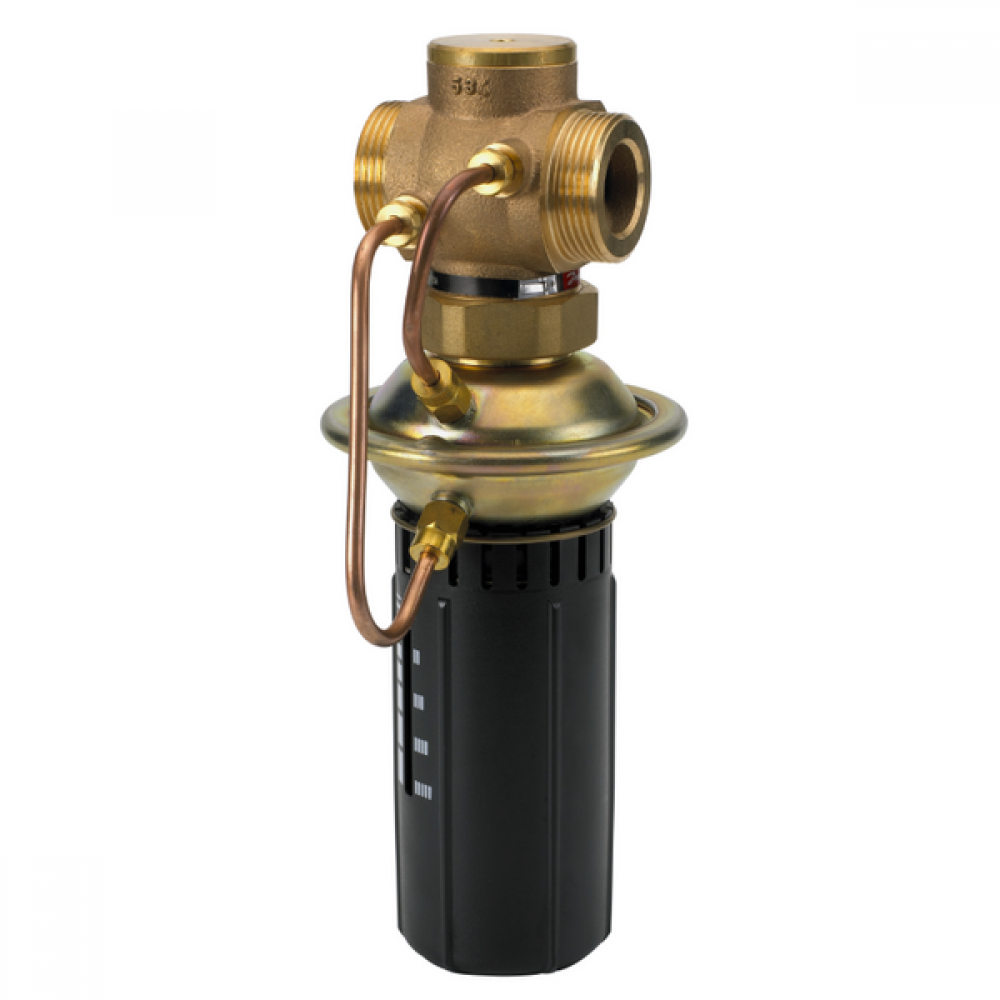

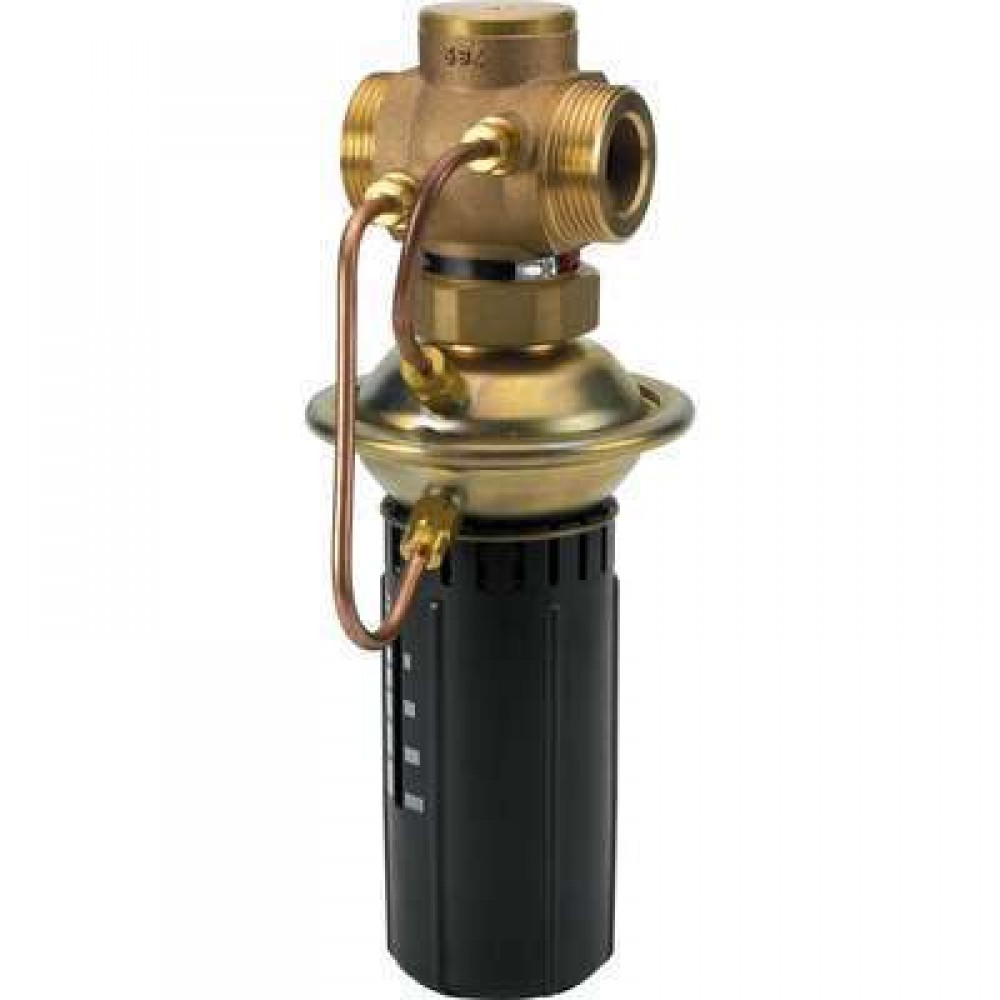

DANFOSS 003H6597 — Моноблочный регулятор перепуска AVPA DN 20, PN 16, T рабочей среды 2–150 °С

Name: DANFOSS 003H6597 — Моноблочный регулятор перепуска AVPA DN 20, PN 16, T рабочей среды 2–150 °С
Brand: DANFOSS
SKU: 003H6597
Availability: InStock

Товар в наличии Артикул: 003H6597

Все товары DANFOSS

Описание DANFOSS 003H6597 — Моноблочный регулятор перепуска AVPA DN 20, PN 16, T рабочей среды 2–150 °С

Код товара -

Технические характеристики товара

D, мм	26
Масса, кг, не более	1,8
L, мм	70
Рабочая среда	Вода или 30% водный раствор гликоля
H2, мм	34
L2, мм	144
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	16
Максимально допустимый перепад давлений, бар	12
Температура рабочей среды, °С	2–150
L3, мм	154
D2, мм	14
H4, мм	232
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Вид привода или регулирующего блока	Встроенный регулятор перепуска AVPA
Уплотнение	EPDM
N	4
PH среды	7–10
Площадь диафрагмы, см2	39
Цвет настроечной пружины	Черный
Корпус регулирующей диафрагмы	Оцинкованная сталь по DIN 1624, № 1.0338
Диафрагма	EPDM
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
K, мм	75
Размер гайки под ключ SW, мм	41
L₁, мм	150
Пропускная способность Kvs, м³/ч	6,3
Коэффициент начала кавитации	≥0,6
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Импульсная трубка	Медная трубка Ø 6 × 1 мм
R, дюймы	¾ Наружная коническая трубная резьба по EN 10266-1
Размер резьбы а по ISO 228/1, дюймы	G 1 A
H, мм

Технические характеристики DANFOSS 003H6597 — Моноблочный регулятор перепуска AVPA DN 20, PN 16, T рабочей среды 2–150 °С

Характеристики

D, мм	26
D2, мм	14
H, мм
H2, мм	34
H4, мм	232
K, мм	75
L, мм	70
L2, мм	144
L3, мм	154
L₁, мм	150
N	4
PH среды	7–10
R, дюймы	¾ Наружная коническая трубная резьба по EN 10266-1
Вид привода или регулирующего блока	Встроенный регулятор перепуска AVPA
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы	Оцинкованная сталь по DIN 1624, № 1.0338
Коэффициент начала кавитации	≥0,6
Максимально допустимый перепад давлений, бар	12
Масса, кг, не более	1,8
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	20
Площадь диафрагмы, см2	39
Пропускная способность Kvs, м³/ч	6,3
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	41
Размер резьбы а по ISO 228/1, дюймы	G 1 A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
Цвет настроечной пружины	Черный
