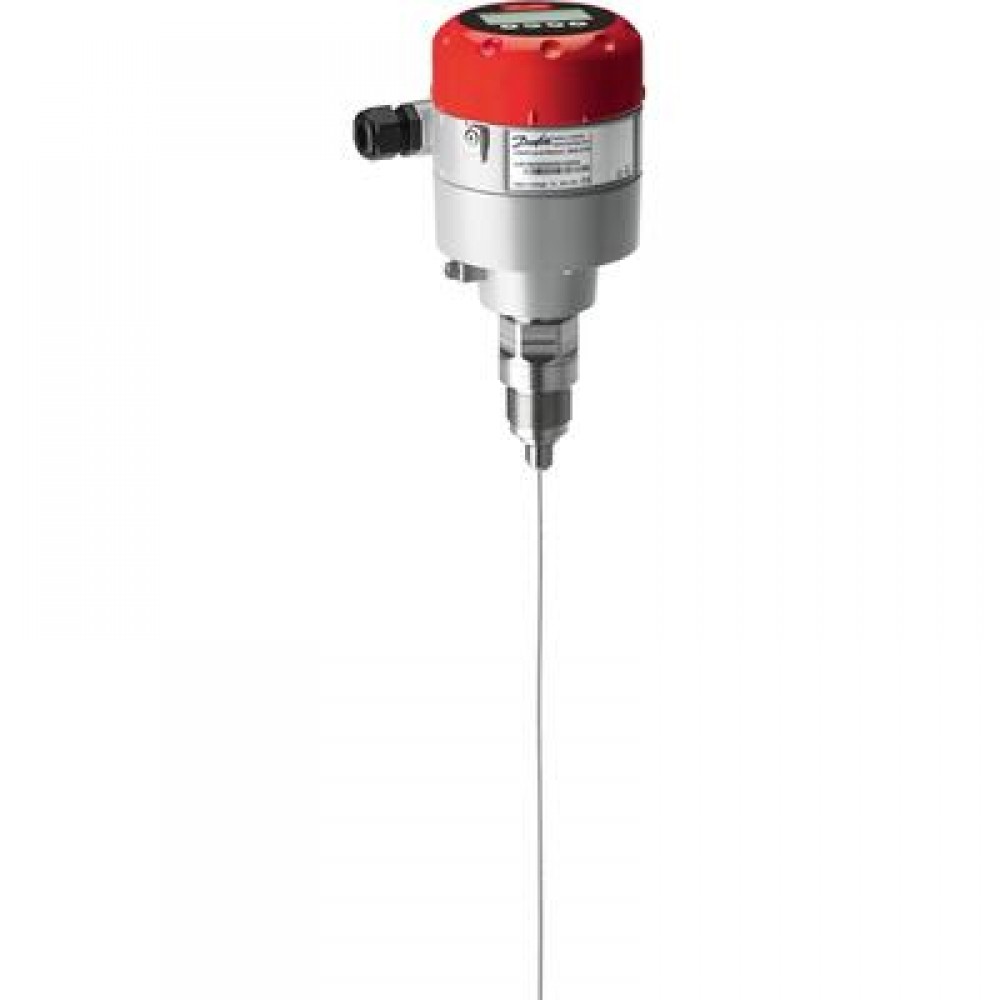

DANFOSS AKS 4100-5000 Уровнемер (EJCR)

Name: DANFOSS AKS 4100-5000 Уровнемер (EJCR)
Brand: DANFOSS
SKU: 084H4550
Availability: InStock

Товар в наличии Артикул: 084H4550

Все товары DANFOSS

Описание DANFOSS AKS 4100-5000 Уровнемер (EJCR)

Код товара -

Технические характеристики товара

Рабочая среда	R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.
B, мм	177,5
Кабельный ввод	PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)
A, мм	104
Исполнение	С тросовым волноводом
Степень защиты	IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA
C, мм	34,2
Дисплей	Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью
E, мм	22
Питающее напряжение	– для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока22 мА на выходе.;
N, мм	92
Диапазон температур окружающей среды, °C	-40…+80
M, мм	33
Диапазон температур измеряемой среды, °C	-60…+100
Диапазон измерения, L, м	0,12 . . . 4,91
Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91	40 /-10± 10
Диапазон давления измеряемой среды, МПа	-0,1…10
Диапазон температур хранения и транспортировки, °С	-45…+80
Диаметр тороса, мм	2
Нагрузка	RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) RRL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)
Диапазон температур окружающей среды (для интерфейса человек-машина), °С	-20…+60
Рабочее давление, бар изб.	–1 … 100
Клеммы (с подпружиненными зажимами)	0.5 – 1.5 мм² (~20-15 AWG)
Механическое соединение	Резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.
Виброустойчивость	Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Принцип измерения	Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR )
Выходной сигнал (по току)	4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43
Погрешность (выход по току), μA	±3
Температурный дрейф (выход по току), ppm/K	Стандартно 75
Длина нержавеющего тороса (L), мм	5000
Масса (приблизительно), кг	2,3
Интерфейс человек-машина	С HMI (LCD). Языки: английский (по умолчанию), Японский, Китайский и Русский

Технические характеристики DANFOSS AKS 4100-5000 Уровнемер (EJCR)

Характеристики

A, мм	104
B, мм	177,5
C, мм	34,2
E, мм	22
M, мм	33
N, мм	92
Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91	40 /-10± 10
Виброустойчивость	Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Выходной сигнал (по току)	4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43
Диаметр тороса, мм	2
Диапазон давления измеряемой среды, МПа	-0,1…10
Диапазон измерения, L, м	0,12 . . . 4,91
Диапазон температур измеряемой среды, °C	-60…+100
Диапазон температур окружающей среды (для интерфейса человек-машина), °С	-20…+60
Диапазон температур окружающей среды, °C	-40…+80
Диапазон температур хранения и транспортировки, °С	-45…+80
Дисплей	Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью
Длина нержавеющего тороса (L), мм	5000
Интерфейс человек-машина	С HMI (LCD). Языки: английский (по умолчанию), Японский, Китайский и Русский
Исполнение	С тросовым волноводом
Кабельный ввод	PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)
Клеммы (с подпружиненными зажимами)	0.5 – 1.5 мм² (~20-15 AWG)
Код товара
Масса (приблизительно), кг	2,3
Механическое соединение	Резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.
Нагрузка	RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) RRL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)
Питающее напряжение	– для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока22 мА на выходе.;
Погрешность (выход по току), μA	±3
Принцип измерения	Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR )
Рабочая среда	R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.
Рабочее давление, бар изб.	–1 … 100
Степень защиты	IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA
Температурный дрейф (выход по току), ppm/K	Стандартно 75
