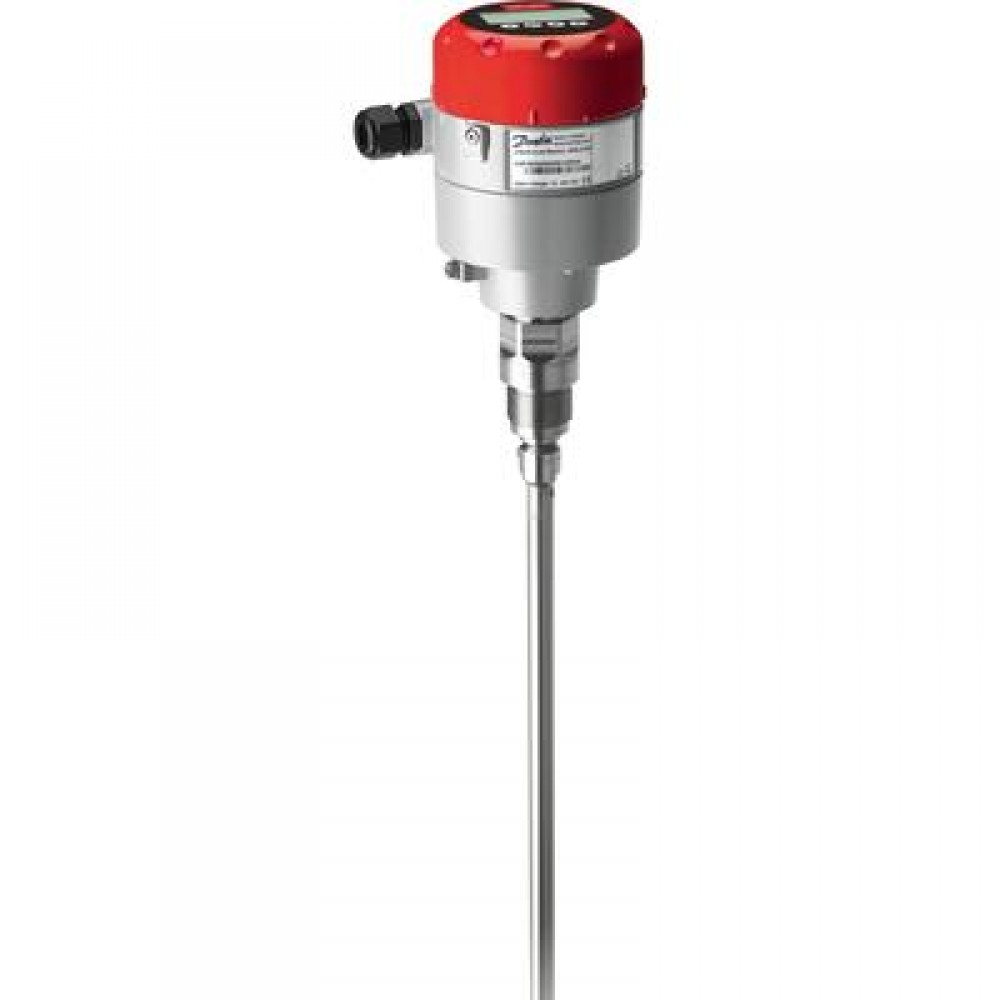

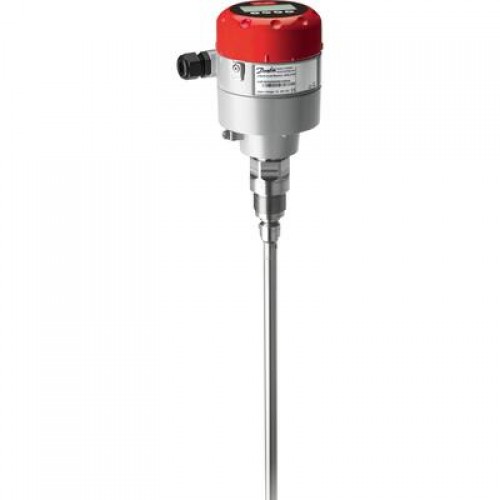

Описание DANFOSS AKS 4100-1000 Уровнемер
Код товара -
Технические характеристики товара
| Рабочая среда | R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6. |
| B, мм | 177,5 |
| Кабельный ввод | PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм) |
| A, мм | 104 |
| Степень защиты | IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA |
| C, мм | 34,2 |
| Дисплей | Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью |
| Диапазон температур окружающей среды, °C | -40…+80 |
| Диапазон температур измеряемой среды, °C | -60…+100 |
| Диапазон давления измеряемой среды, МПа | -0,1…10 |
| Диапазон температур хранения и транспортировки, °С | -45…+80 |
| Диапазон температур окружающей среды (для интерфейса человек-машина), °С | -20…+60 |
| Рабочее давление, бар изб. | –1 … 100 |
| Клеммы (с подпружиненными зажимами) | 0.5 – 1.5 мм² (~20-15 AWG) |
| Механическое соединение | Резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка. |
| Виброустойчивость | Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс) |
| Принцип измерения | Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR ) |
| Выходной сигнал (по току) | 4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43 |
| Погрешность (выход по току), μA | ±3 |
| Температурный дрейф (выход по току), ppm/K | Стандартно 75 |
| Исполнение | С коаксиальным волноводом |
| Питающее напряжение | – для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока 22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока 22 мА на выходе.; |
| M, мм | 21 |
| Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91 | 30 /-10 ± 10 |
| Нагрузка | RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) R RL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА) |
| Масса, кг | 3,8 (приблизительно) |
| Диаметр коаксиальной трубки (D), мм | 14 |
| Диапазон измерения, L, м | 0,06 . . . 1 |
| Длина (L), мм | 1000 |
| Интерфейс человек-машина | С HMI (LCD). Языки: английский (по умолчанию), Японский, Китайский и Русский |
Технические характеристики DANFOSS AKS 4100-1000 Уровнемер
Характеристики
| A, мм | 104 |
|---|---|
| B, мм | 177,5 |
| C, мм | 34,2 |
| M, мм | 21 |
| Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91 | 30 /-10 ± 10 |
| Виброустойчивость | Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс) |
| Выходной сигнал (по току) | 4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43 |
| Диаметр коаксиальной трубки (D), мм | 14 |
| Диапазон давления измеряемой среды, МПа | -0,1…10 |
| Диапазон измерения, L, м | 0,06 . . . 1 |
| Диапазон температур измеряемой среды, °C | -60…+100 |
| Диапазон температур окружающей среды (для интерфейса человек-машина), °С | -20…+60 |
| Диапазон температур окружающей среды, °C | -40…+80 |
| Диапазон температур хранения и транспортировки, °С | -45…+80 |
| Дисплей | Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью |
| Длина (L), мм | 1000 |
| Длина(L), мм | 1000 |
| Интерфейс человек-машина | С HMI (LCD). Языки: английский (по умолчанию), Японский, Китайский и Русский |
| Исполнение | С коаксиальным волноводом |
| Кабельный ввод | PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм) |
| Клеммы (с подпружиненными зажимами) | 0.5 – 1.5 мм² (~20-15 AWG) |
| Код товара | |
| Масса, кг | 3,8 (приблизительно) |
| Механическое соединение | Резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка. |
| Нагрузка | RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) R RL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА) |
| Питающее напряжение | – для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока 22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока 22 мА на выходе.; |
| Погрешность (выход по току), μA | ±3 |
| Принцип измерения | Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR ) |
| Рабочая среда | R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6. |
| Рабочее давление, бар изб. | –1 … 100 |
| Степень защиты | IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA |
| Температурный дрейф (выход по току), ppm/K | Стандартно 75 |
