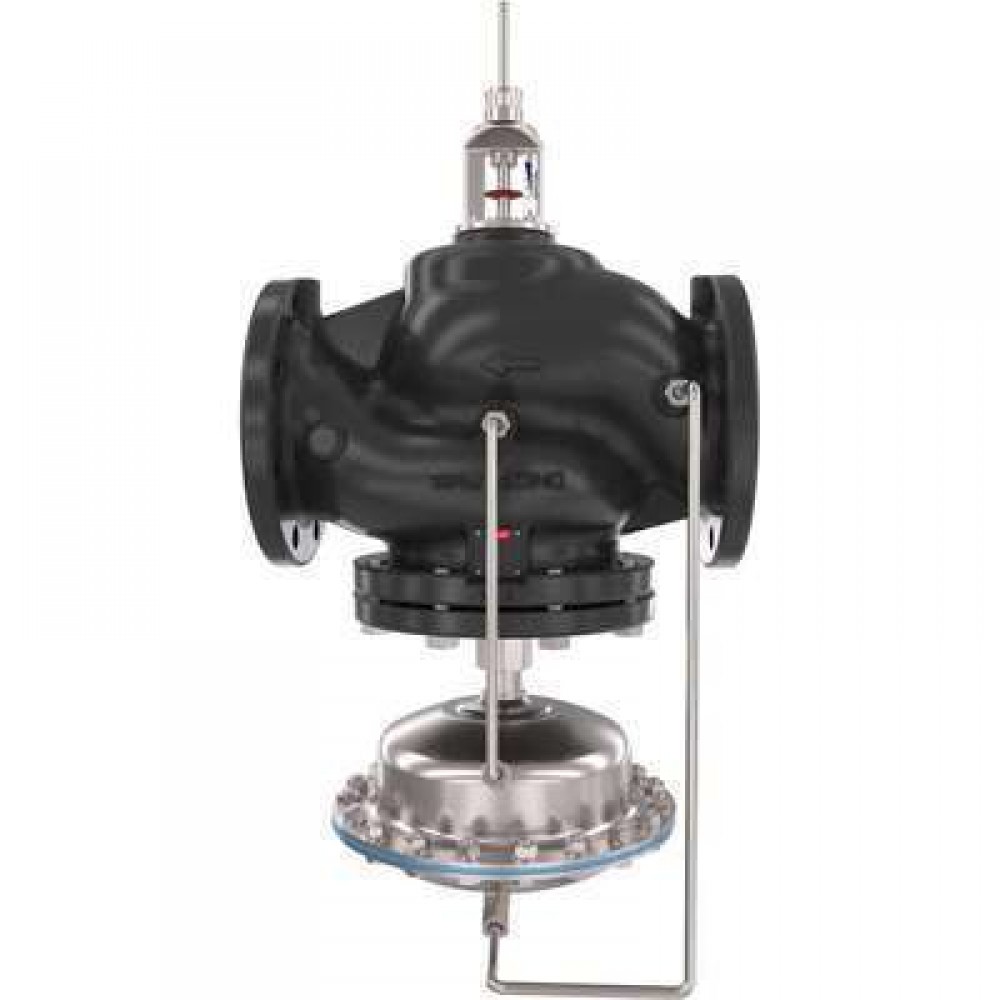

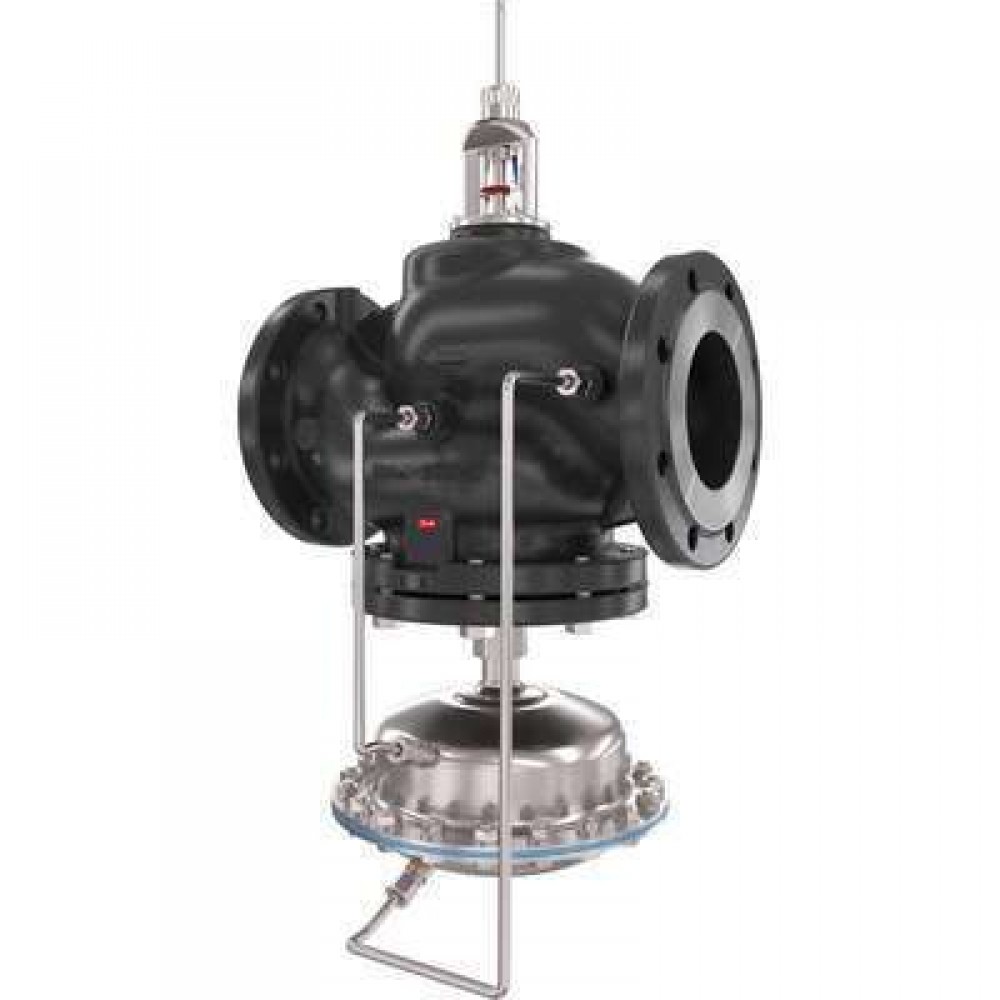

DANFOSS AFQM 2 PN16 150/380 /0,2 фл.(пр. класс 0802708299)

Name: DANFOSS AFQM 2 PN16 150/380 /0,2 фл.(пр. класс 0802708299)
Brand: DANFOSS
SKU: 003G5508
Availability: InStock

Товар в наличии Артикул: 003G5508

Все товары DANFOSS

Описание DANFOSS AFQM 2 PN16 150/380 /0,2 фл.(пр. класс 0802708299)

Код товара -

Технические характеристики товара

Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм	150
Уплотнение	EPDM
L, мм	480
Рабочая среда	Вода или 30% водный раствор гликоля
Коэффициент начала кавитации	0,3
PH среды	Мин. 7 , Макс 10
Диафрагма	EPDM
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	12
Условное давление регулирующего блока, бар	16
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Динамический диапазон регулирования	> 1 : 25
Пропускная способность Kvs, м³/ч	380
H₁, мм	460
H2, мм	-
Вес, кг	139
H3, мм	640
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Вид привода или регулирующего блока	AME 655, 658 SD, SU; AMV(E) 55
Ход штока, мм	38
Корпус регулирующей диафрагмы	Сталь, мат. № 1.0345, цинковое покрытие
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Характеристика регулирования	Комбинированная
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	32 ÷ 160
Площадь регулирующей диафрагмы регулирующего блока, см2	320
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2

Технические характеристики DANFOSS AFQM 2 PN16 150/380 /0,2 фл.(пр. класс 0802708299)

Характеристики

H2, мм	-
H3, мм	640
H₁, мм	460
L, мм	480
PH среды	Мин. 7 , Макс 10
Вес, кг	139
Вид привода или регулирующего блока	AME 655, 658 SD, SU; AMV(E) 55
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	32 ÷ 160
Диафрагма	EPDM
Динамический диапазон регулирования	> 1 : 25
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус регулирующей диафрагмы	Сталь, мат. № 1.0345, цинковое покрытие
Коэффициент начала кавитации	0,3
Максимально допустимый перепад давлений, бар	12
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	150
Площадь регулирующей диафрагмы регулирующего блока, см2	320
Пропускная способность Kvs, м³/ч	380
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Уплотнение	EPDM
Условное давление регулирующего блока, бар	16
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Характеристика регулирования	Комбинированная
Ход штока, мм	38
